TUV 인증 태양광 케이블

TUV 인증 광전지 케이블의 전문 제조 및 공급업체인 Tianjin Beida는 수십 년 동안 케이블 산업에 깊이 관여해 왔습니다. 완벽한 R&D 및 생산 시스템과 엄격한 품질 관리를 통해 태양광 발전 시스템을 위한 안정적인 에너지 전송 솔루션을 제공합니다. 태양광 케이블은 건물 내부와 외부의 태양광 모듈을 연결하기 위해 특별히 설계되었으며 높은 기계적 성능 요구 사항과 혹독한 기후 조건이 있는 복잡한 시나리오에 더 적합하며 안정성과 내구성의 균형을 유지하여 태양광 시스템이 효율적으로 작동하도록 돕습니다.

문의 보내기

제품 설명

Beida TUV 인증 광전지 케이블은 외부 환경 문제를 극복합니다. 고순도 주석도금 무산소동과 특수 연선 공정을 활용해 낮은 저항과 우수한 연성을 자랑해 송전 불안정과 전류 변동을 효과적으로 줄여준다. 절연체와 피복은 조사 가교 폴리테트라플루오로에틸렌(PTFE)으로 만들어졌으며 IEC 62930 및 EN 50618과 같은 국제 표준을 준수합니다. -40℃에서 120℃까지의 극심한 온도 차이를 견딜 수 있을 뿐만 아니라 고온, 손상, 산 및 알칼리 부식에 대한 강한 저항성을 나타냅니다. 램프 노화 테스트 후 인장강도 유지율이 표준을 충족하여 사막, 고전압 및 저전압 지역, 해안 지역의 엄격한 기후 모니터링을 견딜 수 있습니다.

높은 기계적 성능에 대한 요구를 충족하기 위해 케이블은 이중층 절연 및 보호 구조 설계를 특징으로 하며 일부 모델에는 강철 테이프 갑옷이 장착되어 있습니다. 압력과 충격에 대한 저항력이 뛰어나 직매설, 천정설치, 도관설치 등 다양한 포설 방식에 적합하며, 시공 손상 및 설치류 침입을 효과적으로 방지합니다. 모든 제품은 난연성 테스트를 통과하여 관련 안전 표준을 충족합니다. 연기가 적고 할로겐이 없는 연소를 발생시켜 화재 확산을 효과적으로 방지하고 태양광 발전 시스템에 견고한 안전 장벽을 제공합니다.

Tuv Certified Photovoltaic Cable

표준 및 승인

● EN 50618(H1Z2Z2-K) ;

● 2PfG 1169/08.2007에 따른 PV-1F

케이블 구성

● 도체: DIN VDE 0295 및 IEC 60228 클래스 5에 따른 연선 주석 도금 구리 도체

● 절연체: 전자빔 가교, 할로겐 프리 및 난연성 화합물, 검정색

● 외장: 전자빔 가교, LSZH 및 난연성 화합물, 검정색 및 빨간색.

기술적 특성

● 정격 전압 Uo/U: 1/1kV AC; 1.5/1.5kV DC; 최대 허용 DC 전압: 1.8kV DC(도체/도체, 비접지 시스템, 부하가 없는 회로)

●주위 온도:-40℃~+90℃

●도체의 최대 온도: IEC/EN 60216-1에 따라 120℃(20000h), 단락 온도: 250℃/5초

●열 내구성 테스트: EN60216-2에 따름(온도 지수+120℃)

●내습열성:EN 50618, 표 2에 따름, 습도 85%(EN 60068-2-78에 따른 테스트)

●최소 굽힘 반경: 4XOD(고정), 5XOD(굴곡)

●절연재 및 재킷의 인장 강도 및 신율: EN 50618 및 2PfG 1169의 요구 사항을 충족합니다.

● 예상사용기간 : 25년

● 타원율: ≤15%

● EN50265-2-1,IEC 60332-1에 따른 화재 성능, EN 61034-2에 따른 저연 방출(빛 투과율 ≥60%), EN 50525-1, 부록 B에 따른 할로겐 프리.

"EN 50267-2-2,IEC 60754-2에 따른 낮은 가스 부식성

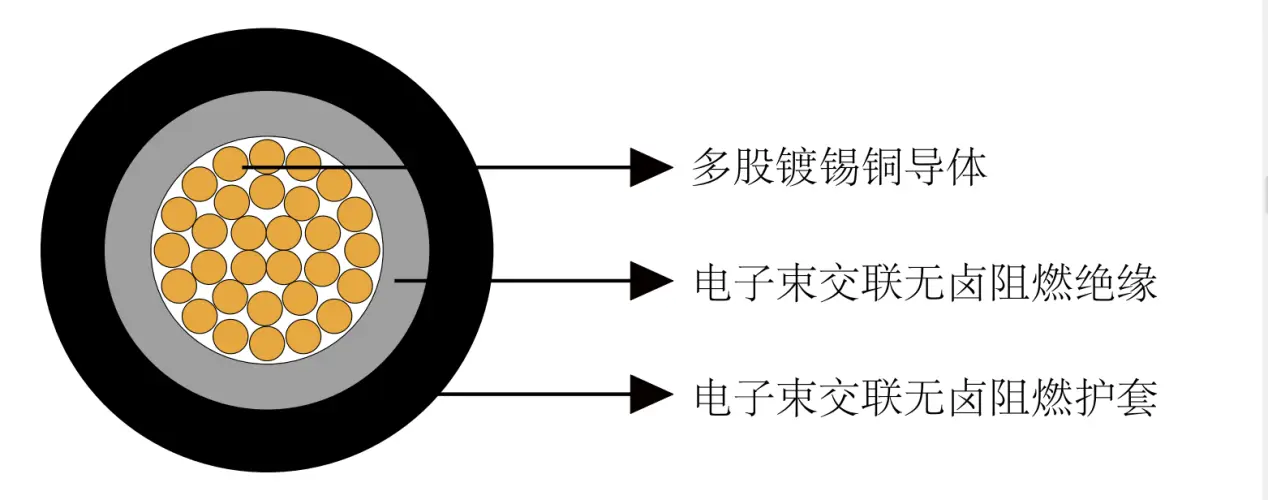

구조도

Tuv Certified Photovoltaic Cable

케이블 매개변수

6.1 PV1-F(2Pfg 1169/08.2007)

PV1-F 2Pfg 1169/08.2007
코어 수 X 공칭 단면	좌초 수	공칭 도체 직경	공칭 절연체 두께	공칭 외장 두께	공칭 전체 직경	명사 같은 무게
X호 mm2	n/mm	mm	mm	mm	mm	kg/km
1×2.5	48/0.24	1.91	0.7	0.67	4.7	41.8
1×4	55/0.285	2.44	0.7	0.67	5.2	57.3
1×6	84/0.285	3.01	0.7	0.67	5.8	77.5
1×10	73/0.40	4.54	0.7	0.8	7.5	127.1

6.2 H1Z2Z2-K(EN 50618)

H1Z2Z2-K EN 50618
코어 수 X 공칭 단면	좌초 수	공칭 도체 직경	공칭 절연체 두께	공칭 외장 두께	공칭 전체 직경	명사 같은 무게
n X mm²	n/mm	mm	mm	mm	mm	kg/km
1×2.5	48/0.24	1.91	0.7	0.8	4.9	44.8
1×4	55/0.285	2.44	0.7	0.8	5.4	60.6
1×6	84/0.285	3.01	0.7	0.8	6	81.2
1×10	73/0.40	4.54	0.7	0.8	7.5	127.1

20℃에서의 도체 저항 및 전류 전달 용량

단면	20℃에서 최대 도체 저항	20℃에서 최대 절연저항	90℃에서 최대 절연저항	전류 운반 용량
단면	20℃에서 최대 도체 저항	20℃에서 최대 절연저항	90℃에서 최대 절연저항	공기 중에 단일 케이블이 없음	표면의 단일 케이블	표면에 인접한 로드된 케이블 2개
mm2	Ω/km	MΩ.km	MΩ.km	A	A	A
2.5	8.21	691	0.691	41	39	33
4	5.09	579	0.579	55	52	44
6	3.39	499	0.499	70	67	57
10	1.95	424	0.424	98	93	79

전류 전달 용량 온도 변환 계수

주변 온도 C	변환 계수
최대 60	1.00
70	0.91
80	0.82
90	0.71
100	0.58
110	0.41

IEC 60364-5-52, 표 B.52-17에 따른 누적 감소 계수

TUV 인증
