750V 미네랄 절연 케이블은 최대 250℃의 지속적인 고온 환경에서 안정적으로 작동할 수 있어 장기간 고온 작동에 적합합니다. 950℃~1000℃ 온도의 화재 시나리오와 같은 극한의 고온 조건에서 케이블은 무결성을 유지하고 최소 3시간 동안 지속적인 전력을 공급하여 비상 조명, 소방 장비 및 중요 제어 시스템에 귀중한 전력 지원을 제공합니다.
단기 또는 특수 비상 상황에서는 온도 저항이 구리 도체의 녹는점(1083℃)에 접근할 수 있으며, 무기 절연 재료는 녹는점이 2800℃에 달해 기존 화재 온도를 훨씬 초과합니다. 이는 화재의 초기 단계와 확산 단계 전반에 걸쳐 케이블이 구조적 무결성과 정상적인 기능을 유지하도록 보장합니다.
750V 미네랄 절연 케이블은 주 및 분기 배전 시스템, 일반 조명, 기계 및 장비의 내부 배선, 본질 안전 회로, 비상 조명, 비상 백업 전원 공급 장치, 소방 장비용 정보 및 데이터 전송 및 제어 라인, 폭발 가능성이 있는 위험 지역 등 인구 밀도가 높은 지역에 사용하기에 적합합니다.
주요 적용 장소

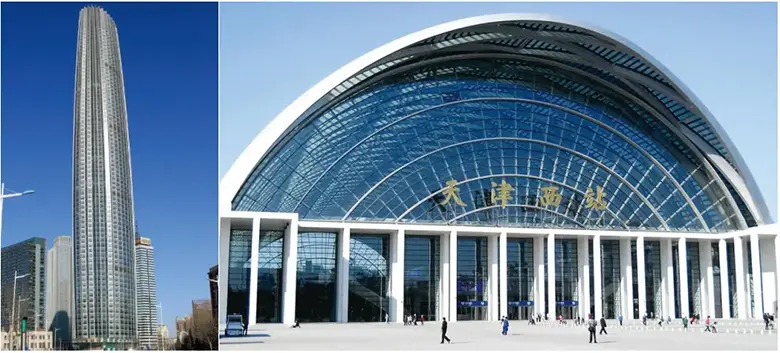

1) 공공 건물: 공공 오락 장소; 고층 건물; 호텔과 레스토랑; 병원, 학교, 관공서; 국립 기념관 및 역사적 건물; 도서관, 박물관, 전시장; 공항 터미널, 기차역 및 항구; 전력 파견 건물 및 통신 건물.
2) 고온 환경: 야금 산업; 코크스 산업; 조선산업; 철강산업; 유리산업; 기타 고온 환경의 송전 및 배전선. 3) 방폭 시스템 및 화재 위험 지역: 석유화학 산업; 정유소, 주유소 및 석유 저장소; 페인트 및 안료 산업; 화학 산업; 원자력 발전소; 해양 석유 플랫폼; 천연가스 및 석탄가스 전송 및 압축 스테이션; 제약 산업; 채광; 군사 산업
4) 지하 위치: 지하철; 지하 창고; 터널; 지하 광장
5) 교통 및 교통 중심지
6) 목재 구조물

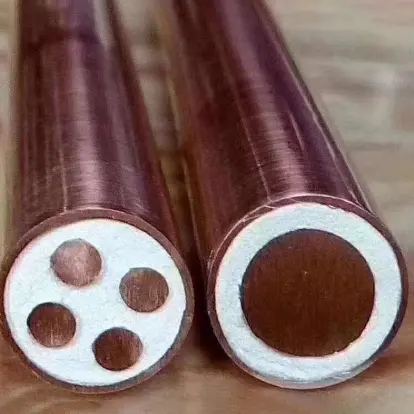

미네랄 절연 케이블은 구리 도체, 산화마그네슘 분말 미네랄 절연체 및 구리 외장으로 구성됩니다. 구리가 부식성이 있는 공장에서 케이블을 사용하는 경우 폴리염화비닐(PVC)의 가장 바깥층을 추가할 수 있습니다. 케이블의 미적 특성이나 쉬운 접근성이 중요한 건물이나 지하 위치에는 할로겐이 없고 연기가 적은 외피를 추가할 수 있습니다.
도체: 고체 구리, IEC 60228에 따른 클래스 1.
절연: 압축된 산화마그네슘 광물 분말로 구성되며 전기적 특성은 GB/T 13033.1/IEC 60702-1의 요구 사항을 충족합니다.
금속 외장: GB/T 13033.1/IEC 60702-1을 준수하는 단련된 구리 외장.
비금속 피복: 폴리염화비닐 또는 할로겐 프리 저연 폴리올레핀으로 제작되었습니다.
이 케이블의 정격 전압은 750V입니다. 전기적 성능 측면에서 절연체는 파손 없이 1분간 2.5kV 테스트 전압을 견딜 수 있습니다. 최대 허용 작동 온도는 250℃입니다. 기계적으로 케이블 설치 시 최소 굽힘 반경은 케이블 외경의 24배입니다. 내화성은 IEC 60331-1 표준을 엄격히 준수하며 화염 속에서 180분간 연속 연소 후에도 그대로 유지될 수 있습니다.
또한 케이블 구리 외피의 외경과 타원율은 GB/T 13033.1 및 IEC 60702-1 표준의 요구 사항을 충족하며 특정 공차는 관련 표에 자세히 설명되어 있습니다. 20°C에서 도체의 DC 저항은 GB/T 3956의 첫 번째 도체 유형에 대한 요구 사항을 충족하며 구리 피복의 저항도 해당 표준을 충족합니다. 절연 저항과 관련하여 도체 사이 및 도체와 구리 외장 사이의 절연 저항은 킬로미터 당 1000MΩ 이상이므로 장기간 작동 중에 안정적인 절연 성능을 보장합니다.

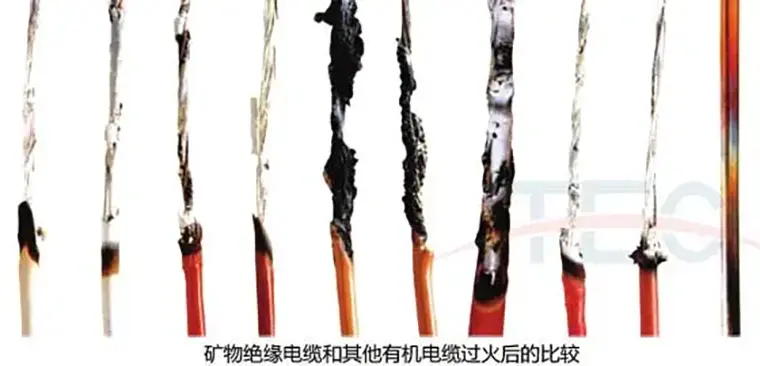

미네랄 절연 케이블과 일반 케이블의 내화성 테스트 비교:
미네랄 절연 케이블은 내화 시험 후에도 거의 변화가 없었습니다. 유기 절연 케이블은 명백한 탄화를 나타냈습니다.
서비스 수명은 최대 100년입니다.
● 불연성, 연소를 지원하지 않으며 독성 가스를 방출하지 않으며 연소 에너지가 0입니다.
● 최대 250℃의 연속 작동 온도, 최대 1083℃의 단기 작동 온도;
● 우수한 내화성; 화재 발생 후 케이블을 재사용할 수 있습니다.
● 케이블 단자와 중간 커넥터가 케이블과 함께 제공되어 내화 신뢰성이 향상되었습니다.
● 케이블은 극도로 높은 온도, 낙하물의 충격, 화재 발생 시 화재 스프링클러 시스템을 견딜 수 있습니다.
● 케이블은 고온 환경에서 사용할 수 있습니다.
● 방수, 방습, 내유성, 내식성; 노화가 없고 케이블 성능이 매우 안정적입니다.
● 케이블의 금속 피복은 접지 회로로 사용할 수 있습니다.
● 기계적 강도와 굽힘 성능이 우수하여 복잡한 구조 및 제한된 공간에 적합합니다.
● 케이블의 독특한 구조로 인해 높은 전류 전달 용량;
● 작은 케이블 외경, 쉬운 설치, 낮은 전체 비용, 도관 보호가 필요 없음;
● 방폭 성능이 우수하고 핵 방사선에 대한 저항성이 우수합니다.
● 우수한 전자파 차폐 및 전자파 적합성 성능;
● 동물에게 물리지 않도록 보호합니다.
|
750V 미네랄 절연 케이블 구리 외피 직경 |
||||||||
|
유형 |
차원 |
|||||||
|
도체의 공칭 단면적 |
절연체 공칭 두께 |
구리 외장 직경 |
||||||
|
코어 1개 |
2코어 |
3코어 |
4코어 |
7코어 |
12코어 |
19코어 |
||
|
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
1.5 |
1.3 |
4.9 |
7.9 |
8.3 |
9.1 |
10.8 |
14.1 |
16.6 |
|
2.5 |
1.3 |
5.3 |
8.7 |
9.3 |
10.1 |
12.1 |
15.6 |
— |
|
4 |
1.3 |
5.9 |
9.8 |
10.4 |
11.4 |
13.6 |
— |
— |
|
6 |
1.3 |
6.4 |
10.9 |
11.5 |
12.7 |
— |
— |
— |
|
10 |
1.3 |
7.30 |
12.7 |
13.6 |
14.8 |
— |
— |
— |
|
16 |
1.3 |
8.3 |
14.7 |
15.6 |
17.3 |
— |
— |
— |
|
25 |
1.3 |
9.60 |
17.1 |
18.2 |
20.1 |
— |
— |
— |
|
35 |
1.3 |
10.7 |
— |
— |
— |
— |
— |
— |
|
50 |
1.3 |
12.1 |
— |
— |
— |
— |
— |
— |
|
70 |
1.3 |
13.7 |
— |
— |
— |
— |
— |
— |
|
95 |
1.3 |
15.40 |
— |
— |
— |
— |
— |
— |
|
120 |
1.3 |
16.8 |
— |
— |
— |
— |
— |
— |
|
150 |
1.3 |
18.40 |
— |
— |
— |
— |
— |
— |
|
185 |
1.4 |
20.4 |
— |
— |
— |
— |
— |
— |
|
240 |
1.6 |
23.3 |
— |
— |
— |
— |
— |
— |
|
300 |
1.8 |
26.0 |
— |
— |
— |
— |
— |
— |
|
400 |
2.1 |
30.0 |
— |
— |
— |
— |
— |
— |
포장 세부사항:
구매 수량과 요구 사항에 따라 결정됩니다. 협상될 수 있습니다.
항구: 천진항
배달: 바다로, 항공으로, 특급으로.
