XLPE 절연 LSZH 피복 비장갑 전원 케이블은 Tianjin Beida가 제공하는 고품질 제품이며 신뢰할 수 있는 제조업체이자 공급업체입니다. 이 케이블 시리즈는 물리적 가교 공정을 통해 생산된 XLPE 절연체를 사용하여 우수한 전기적 특성(최대 90℃의 온도 저항, PVC 케이블보다 사용 온도 상한이 30% 높음)을 보유할 뿐만 아니라 분자 구조 변형을 통해 난연성 및 환경 친화성의 이중 혁신을 달성합니다. 외피는 특별히 고안된 할로겐 프리, 저연 폴리올레핀 소재로 제작되어 연소 시 미량의 흰 연기만 생성하며, 연기 밀도와 빛 투과도는 GB/T 17651 표준의 최고 수준 요구 사항을 충족하여 화재 현장의 시야가 안전한 범위 내에서 유지되도록 보장합니다.
현재 Beida의 케이블 시리즈는 0.6/1kV에서 26/35kV까지의 모든 전압 레벨과 1.5mm²에서 1000mm²까지의 모든 도체 단면적을 포괄하는 완전한 제품 매트릭스를 형성했습니다. 그 중 WDZ-YJY 유형은 건조한 실내 환경에 적합한 반면, WDZ-YJY23 유형은 습한 환경에 최적화된 외피 공식을 갖추고 있으며, 세로형 방수층 설계가 추가된 WDZ-YJY43 유형은 지하 배관 복도와 같은 특수 시나리오의 요구 사항을 충족할 수 있습니다.

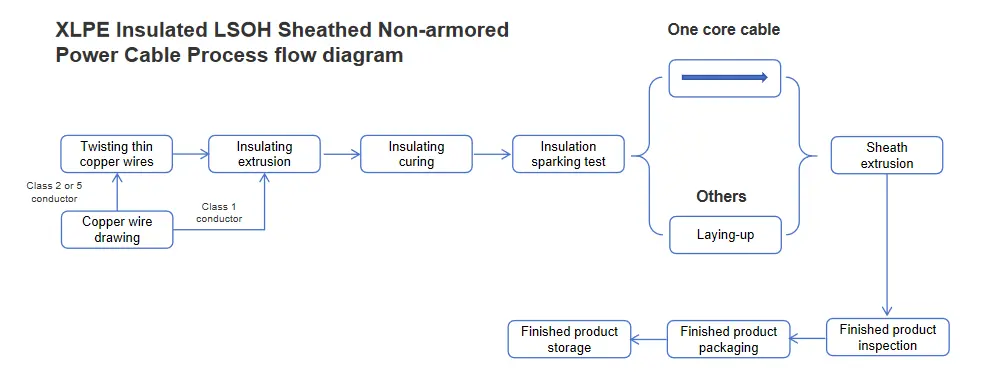

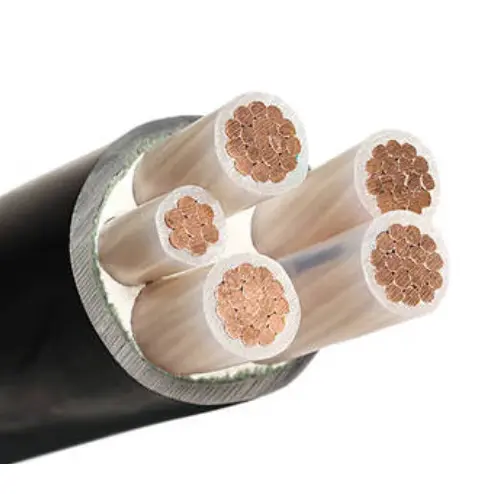

XLPE 절연 LSZH 외장 비장갑 전원 케이블은 T1R 구리 도체, XLPE 절연 및 LSOH 폴리올레핀 외장으로 구성됩니다.
도체: 구리 또는 알루미늄 도체, 원형 또는 모양, IEC 60228에 대한 클래스 2
및 GB/T 3956-2008, 단면적이 6mm 이하인 경우2, 솔리드 라운드
IEC 60228 및 GB/T 3956-2008에 따른 클래스 1 도체를 사용할 수 있습니다.
절연: 절연 두께, 재료 특성은 IEC 60502 및 GB/T 12706에 따라야 합니다.
코어 색상: 1개 코어: 빨간색, 노란색, 녹색, 파란색 또는 검정색
2개 코어: 빨간색, 파란색 또는 빨간색, 검정색
3개 코어: 노란색, 녹색, 빨간색 또는 빨간색, 노란색, 파란색
4개 코어: 노란색, 녹색, 빨간색, 파란색 또는 빨간색, 노란색, 파란색, 검정색
5개 코어: 노란색, 녹색, 빨간색, 파란색, 검정색 또는 빨간색, 노란색, 파란색, 검정색, 녹색
5개 이상의 coes: 검정색 번호가 있는 흰색 코어 또는 고객과의 기술 계약
외부 피복: 피복 두께, 재료 특성은 IEC 60502 및 GB/T 12706에 따라야 합니다.
난연성 케이블 : 난연성 LSOH 폴리올레핀 외피재를 사용합니다. 난연 등급은 Bunch A, B, C의 세 가지 범주로 분류됩니다.
내화 케이블 : 도체 주위에 운모 테이프 2겹을 감아야 합니다.

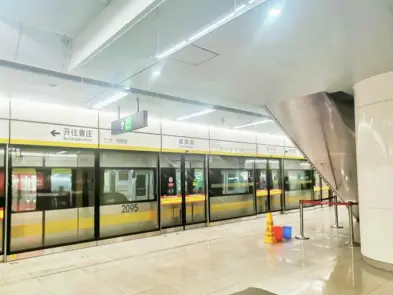

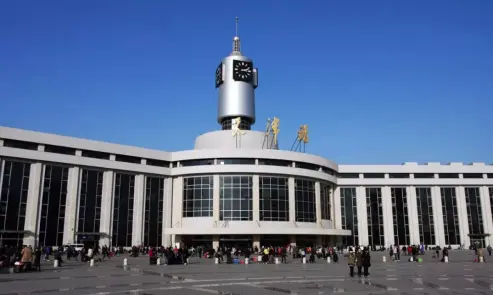

지하철, 지하 터널, 민방공 공학 및 기타 지하 폐쇄 공학 중요한 공장 건물, 주요 실험실, 데이터 센터, 화학 공장, 고층 건물, 병원, 쇼핑몰, 학교, 체육관, 영화관, 고속철도역/공항 대기실 및 기타 안전 및 부식 요구 사항이 높은 혼잡한 장소에 사용됩니다.
|
성격 |
할로겐 프리 저연 케이블 |
PVC 케이블 |
|
화재 안전 |
연소 시 연기가 거의 발생하지 않으며, 가스는 무독성, 비부식성입니다. |
연소되면 다량의 유독성 부식성 가스(HCl)와 다량의 흰 연기가 발생합니다. |
|
환경 성과 |
환경 성능이 뛰어나고 연소 후 할로겐을 포함하지 않습니다. |
환경 친화적이지 않음 |
|
기계적 및 물리적 특성 |
PVC보다 단단하지만 인열 저항성은 PVC만큼 좋지 않습니다. |
부드럽고 굽힘성이 좋으며 인열 저항성이 좋습니다. |
|
비용 |
더 높은 비용 |
저렴한 비용 |
제품의 정격전압은 0.6/1kV입니다. 시험 시에는 최대 3.5kV의 시험전압을 인가하여 5분간 고장 없이 유지되어 안정적인 절연 성능을 입증하였습니다. 도체 저항과 관련하여 20℃에서 도체 저항 값은 IEC 60228 또는 GB/T 3956 표준을 엄격히 준수하여 안정적인 전기 성능을 보장합니다.
온도 적응성 측면에서 -5℃ ~ +90℃의 넓은 온도 범위에서 안정적으로 작동하는 우수한 성능을 발휘합니다. 단락 조건에서도 손상 없이 최대 +250℃의 온도를 견딜 수 있습니다. 굽힘 성능과 관련하여 제품은 최소 굽힘 반경을 외경의 15배, 최소 정적 굽힘 반경을 외경의 10배로 규정하여 설치 및 사용 시 유연성을 보장합니다.
또한 XLPE 절연 LSZH 피복 비장갑 전원 케이블은 난연성 및 내화성에 대한 높은 표준을 충족합니다. 난연성은 IEC 60332 또는 GB/T 19666 표준을 준수하여 화재 확산을 효과적으로 방지합니다. 내화성은 IEC 60331 또는 GB/T 19666 표준을 준수하므로 화재와 같은 극한 상황에서도 특정 기능을 유지합니다. 동시에 제품의 pH 값과 전도도는 IEC 60754 및 GB/T 19666-2019 표준을 엄격하게 준수하고 빛 투과율은 IEC 61034 및 GB/T 19666-2019 표준을 준수하며 총 할로겐산 가스 방출도 IEC 60754 및 GB/T 19666-2019 표준을 준수하여 제품의 안전성을 종합적으로 보장합니다. 그리고 환경친화성.
전류 운반 용량(암페어)(A)
|
유형 |
CU/XLPE/PVC; AL/XLPE/PVC |
CU/XLPE/PVC; AL/XLPE/PVC |
||
|
코어 수 |
단일 코어 |
멀티 코어 |
||
|
단면적 ,mm2 |
공중에서 |
공중에서 |
||
|
구리 |
알 |
구리 |
알 |
|
|
1.5 |
27 |
— |
21 |
— |
|
2.5 |
37 |
28 |
26 |
21 |
|
4 |
51 |
39 |
34 |
26 |
|
6 |
65 |
52 |
44 |
35 |
|
10 |
92 |
70 |
56 |
45 |
|
16 |
120 |
94 |
77 |
59 |
|
25 |
160 |
120 |
100 |
78 |
|
35 |
195 |
150 |
130 |
100 |
|
50 |
240 |
185 |
160 |
125 |
|
70 |
300 |
235 |
195 |
150 |
|
95 |
370 |
285 |
245 |
190 |
|
120 |
430 |
335 |
300 |
230 |
|
150 |
495 |
385 |
350 |
270 |
|
185 |
575 |
445 |
400 |
310 |
|
240 |
680 |
530 |
465 |
360 |
|
300 |
790 |
610 |
550 |
430 |
|
400 |
925 |
725 |
— |
— |
|
500 |
1075 |
845 |
— |
— |
|
630 |
1245 |
995 |
— |
— |
포장 세부사항:
구매 수량과 요구 사항에 따라 결정됩니다. 협상될 수 있습니다.
항구: 천진항
배달: 바다로, 항공으로, 특급으로.
