BBTRZ 유연한 내화 케이블

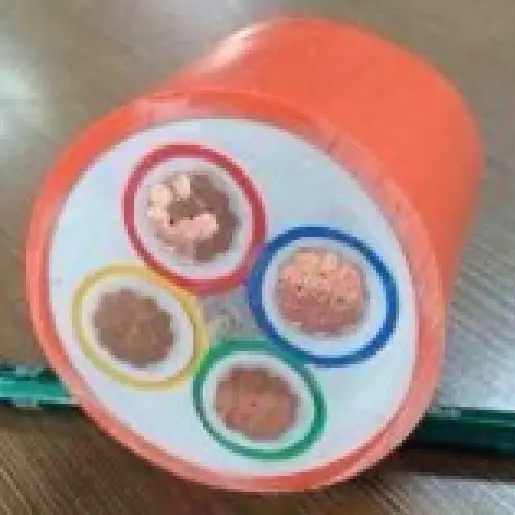

BBTRZ 유연한 내화 케이블 제조업체 및 공급업체 Beida Group은 맞춤형 솔루션을 제공할 수 있습니다. 이 케이블은 구리 연선 도체, 미네랄 복합 절연체, 미네랄 복합 내화층 및 할로겐 프리 외피로 구성됩니다. 케이블의 연속 작동 온도는 90℃입니다. 케이블은 950℃ ~ 1000℃의 화염 조건에서 단락이나 단선 없이 3시간 동안 전원 공급을 유지할 수 있습니다. 화재 발생 시 이 케이블은 연기와 독성 가스를 최소화합니다.

문의 보내기

제품 설명

적용 범위:

BBTRZ 연성 내화 케이블은 변전소(또는 주 배전실)에서 방화 시스템까지의 주 전원 공급 라인으로 사용되거나 특수 및 클래스 I 위치에서 사용됩니다. 이 케이블은 클래스 A 내화 케이블로 사용하거나 90°C 저연, 할로겐 프리 난연성 케이블을 장기간 사용하기 위한 대체품으로 사용해야 합니다. 이 케이블은 고정 설치 분야에 사용됩니다.

Bbtrz Flexible Fire Resistant Cables

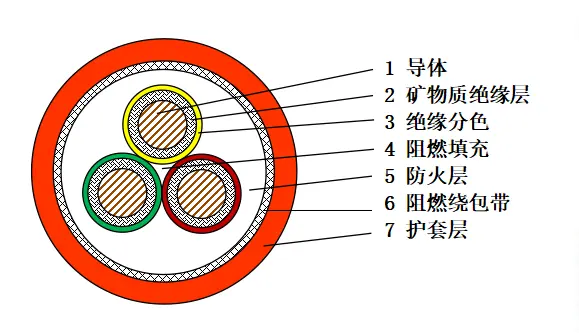

제품 구조

케이블 구조 디자인은 세심하고 전문적입니다. 도체 부분은 우수한 전도성과 유연성을 자랑하는 첫 번째 또는 두 번째 유형의 단련 구리 도체를 사용하여 다양한 시나리오의 전력 전송 요구 사항을 충족합니다.

미네랄 절연층은 포장된 내화성 운모 테이프를 사용합니다. 이 테이프는 고유한 재료 특성으로 인해 고온이나 화염에 직면하여 화재 확산을 효과적으로 방지할 수 있어 케이블에 대한 안정적인 화재 보호 기능을 제공합니다.

색상으로 구분된 절연층은 다양한 색상 코딩 방법으로 가교 폴리에틸렌 단열재를 사용합니다. 절연 착색제를 첨가하거나 컬러 테이프, 컬러 실 등을 사용할 수 있어 케이블 설치 및 유지 관리 시 회로를 빠르고 정확하게 식별할 수 있습니다.

케이블 충진 공정에서는 화염 전파를 억제하기 위해 중앙에 난연성 충진재를 사용합니다. 한편, 포장 테이프를 사용하여 충진재를 묶어 촘촘한 충진과 구조적 안정성을 보장할 수 있습니다.

내화층은 미네랄과 포장 테이프로 구성됩니다. 먼저, 내화성, 내화성, 고온 저항성, 단열성 등의 장점을 지닌 광물성 재료 층을 케이블 코어 위로 압출하여 방화벽을 구성합니다. 외부층을 난연성 테이프로 감싸 보호함으로써 내화효과를 높이고 극한 환경에서도 케이블의 안전한 작동을 보장합니다.

외장은 무할로겐, 저연, 난연성 폴리올레핀 외장재로 제작되어 우수한 난연성을 나타내며 연소 시 유해한 연기를 발생하지 않아 사람과 환경에 대한 피해를 줄입니다. 칼집은 일반적으로 주황색 또는 귤색으로 눈길을 끌고 식별하기 쉽습니다. 다양한 사용 시나리오의 요구 사항을 충족하기 위해 요청 시 검정색으로 색상을 지정할 수도 있습니다.

Bbtrz Flexible Fire Resistant Cables

성능 매개변수

본 BBTRZ 유연성 내화케이블의 정격전압은 0.6/1kV입니다. 테스트 단계에서는 3.5kV의 테스트 전압을 5분간 인가했으며, 항복은 발생하지 않았습니다. 케이블 도체의 장기 허용 작동 온도 제한은 90℃입니다. 케이블 포설시 주위온도는 0℃ 이하가 되어서는 안됩니다. 최소 굽힘 반경은 케이블 외경(12*OD)의 12배입니다. 미네랄 절연층은 내화성을 지닌 여러 겹의 운모 테이프로 구성됩니다.

내화성 측면에서 이 케이블은 최대 180분의 연소 시간으로 기업 표준과 IEC 60331-1의 요구 사항을 모두 충족합니다. 20°C에서의 도체 저항과 관련하여 GB/T 3956 및 IEC 60228에 설명된 유형 1 또는 유형 2 연동 도체의 사양을 준수해야 합니다. 절연 저항의 경우 케이블의 절연 저항은 주변 온도에서 100MΩ·km 이상이어야 합니다.

또한 완성된 케이블은 GB/T 19216.21의 규정에 따른 테스트 방법으로 내화 테스트를 거쳐야 합니다. 화재 노출 온도는 950~1000℃로 설정되며, 180분 동안 지속된 후 15분 동안 냉각됩니다. 이 기간 동안 케이블은 단락되거나 개방된 회로를 보여서는 안 됩니다.
