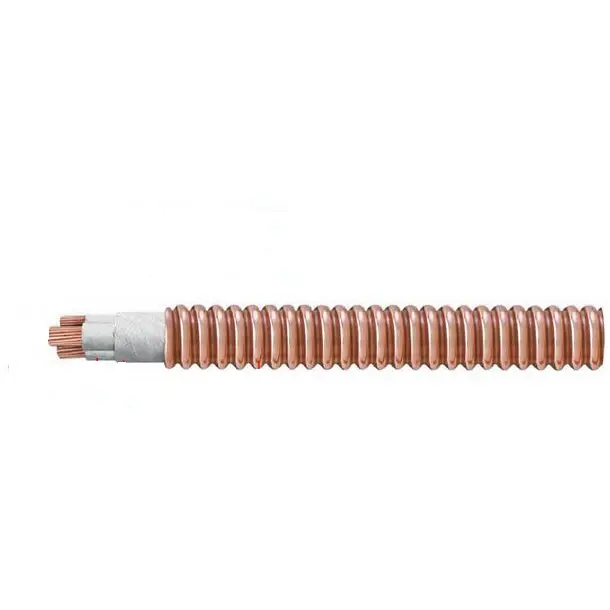

RTTZ 난연성 골판지 구리 케이블

제조업체 및 공급업체로 Tianjin Beida를 선택하고 신뢰할 수 있는 RTTZ 난연성 골판지 구리 케이블 솔루션을 선택하십시오. 우리는 공장 직접 가격을 제공할 수 있습니다.

적용 범위:

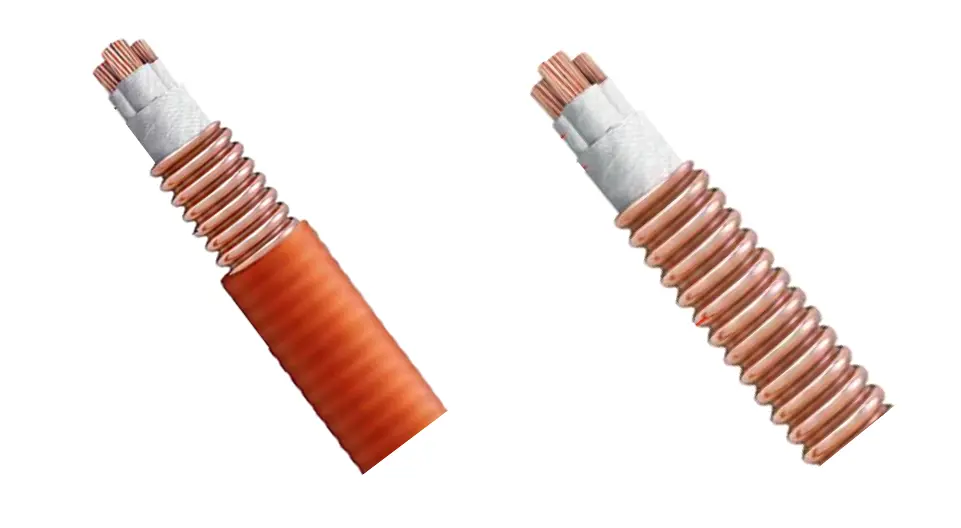

제품 구조

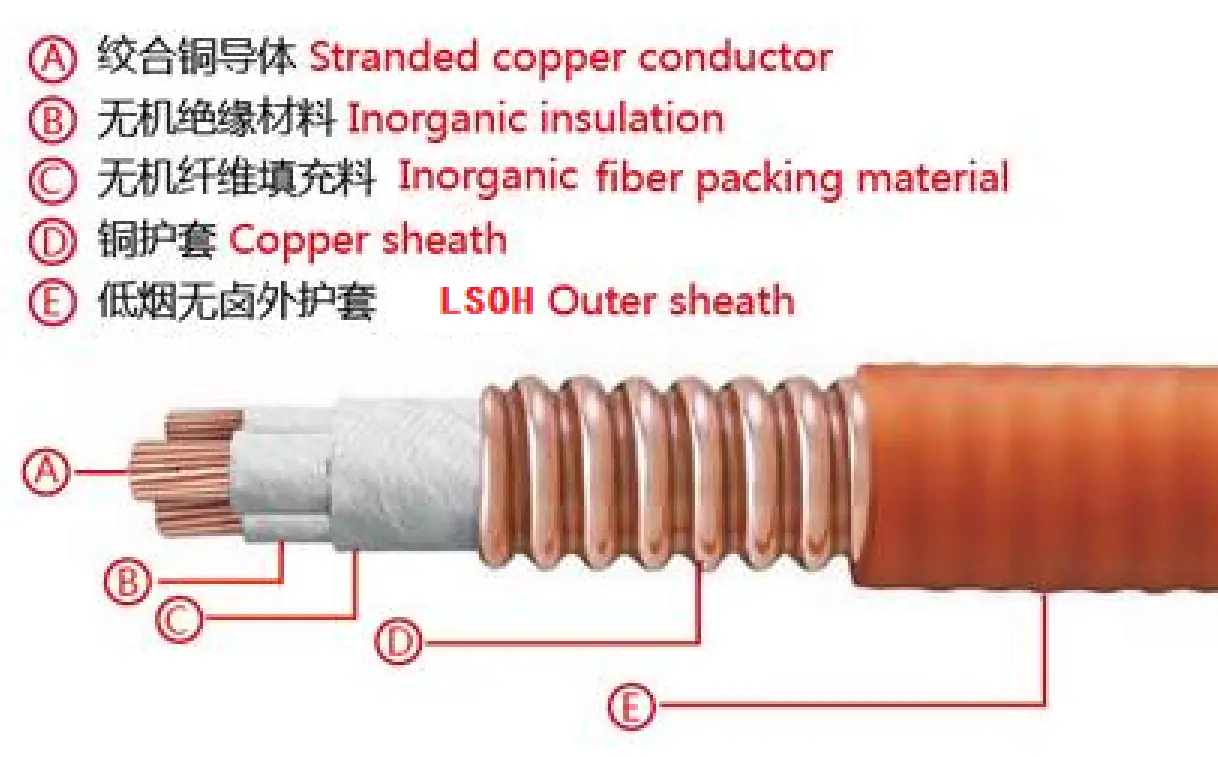

케이블 구성 및 기술 요구 사항

도체: 단련된 구리 도체의 첫 번째 또는 두 번째 유형을 채택합니다.

미네랄 절연층 : 내화 운모 테이프 또는 유사한 기능을 가진 기타 미네랄 절연 테이프를 감아 만듭니다.

케이블 조립체 및 보호층: 케이블 코어는 난연성 및 내화성을 지닌 재료로 촘촘하게 채워져 있으며, 보호층은 적절한 난연성 및 방화 테이프를 감싸서 구성됩니다.

구리 금속 외장: 구리 스트립 아르곤 아크 용접 기술을 사용하여 생산되며 주름이 있습니다.

외장층 : 할로겐 프리, 저연, 난연성 폴리올레핀 외장재로 제작됩니다. 일반적으로 오렌지색이나 귤색이지만 요구 사항에 따라 검정색을 선택할 수 있습니다.

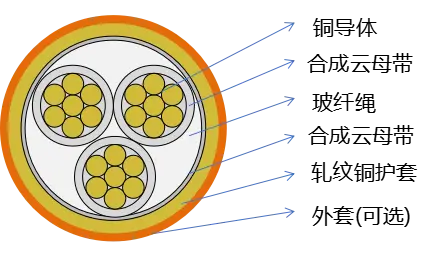

구조도

성능 매개변수

RTTZ 난연성 골판지동케이블의 정격전압은 0.6/1kV입니다. 시험전압은 3.5kV로 ​​설정하고, 이 기간 동안 고장이 발생하지 않고 5분간 연속적으로 전압을 인가한다. 케이블 도체의 최대 허용 장기 작동 온도는 90℃입니다.

케이블 포설시 주위온도는 0℃ 이하가 되어서는 안됩니다. 최소 굴곡 반경은 케이블 외경의 12배입니다. 미네랄 단열층은 여러 겹의 내화성 운모 테이프를 사용하여 세심하게 제작되었습니다.

20°C에서 도체 저항은 GB/T 3956 및 IEC 60228의 유형 1 또는 유형 2 단련 구리 도체에 대해 지정된 표준을 엄격히 준수해야 합니다. 주변 온도에서 케이블의 절연 저항은 100MΩ·km 이상이어야 합니다.

내화성 테스트 측면에서 GB/T 34926의 표준 요구 사항을 완전히 충족합니다. 구체적인 테스트 방법은 다음과 같습니다.

먼저 BS 6387 표준에 따라 C, W, Z 테스트를 수행합니다.

둘째, 테스트는 BS 8491의 규정에 따라 수행되어야 합니다.

셋째, GB/T 19216.21에 따라 온도 950~1000℃, 화재 노출 시간 180분, 냉각 시간 15분으로 내화 시험을 실시합니다. 이 기간 동안 케이블은 단락되거나 개방된 회로를 보여서는 안 됩니다.

상품표시방법

제품 코드

운모 테이프 광물 절연 골판지 동시스 케이블………R

폴리올레핀 외피………Y

구리 도체 .......................... T

할로겐 프리 및 저연소성 .........................WD(옵션)

구리 외장 .......................... T

난연성 등급 A/B/C... ZA/B/C

운모 테이프 ..........................................................................................Z

정격전압 ..........................0.6/1

케이블 사양

케이블에 대한 주의사항

설치

부설 방법: 터널, 케이블 트렌치, 트레이, 홈통 및 샤프트에 부설할 수 있으며 노출 및 은폐 부설을 모두 지원합니다. 단일 코어 케이블의 경우 와전류 손실을 방지하기 위해 고정용 자기 전도성 재료(예: 철선)를 사용하는 것이 금지됩니다.

굽힘 및 스팬: 제조업체의 사양에 따라 굽힘 반경을 제어합니다. 수평 행거 스팬에 대한 참조: 외경이 20mm 이하인 경우 스팬은 400mm입니다. 20mm를 초과하는 경우 스팬은 800mm입니다. 수직 지지 범위의 경우: 외경이 20mm 이하인 경우 범위는 1500mm입니다. 20mm를 초과하는 경우 스팬은 1000mm입니다.

풀기 및 고정: 꼬임을 방지하기 위해 케이블 릴에 표시된 방향에 따라 케이블을 푸십시오. 케이블 트레이 내 고정 범위에 대한 위의 요구 사항을 참조하십시오.

터미널 및 커넥터

단자 제작: 끝 도체에서 절연체를 약 300mm 제거하고, 와이어 노즈를 압착한 다음, 절연저항계를 사용하여 구리 외장과 도체 사이는 물론 도체 사이의 절연 저항을 테스트합니다. 절연 저항이 만족스러운지 확인한 후 밀봉을 위해 열수축 슬리브를 적용합니다.

중간 커넥터: 케이블 본체와 일치하는 내화 등급을 갖춘 완성된 커넥터를 사용하는 것이 좋습니다. 현장 설치 시 결함 지점을 줄이기 위해 밀봉 및 절연을 보장해야 합니다.

운영 및 유지보수

온도 제어: 정상 작동 중 도체 온도는 90℃를 초과해서는 안 됩니다. 도체가 만질 수 없고 가연성 물질과 접촉하지 않는 경우 피복 온도를 105℃까지 올릴 수 있습니다.

절연 테스트: 정기적으로 메가를 사용하여 절연 저항을 테스트하여 습기나 손상이 없는지 확인합니다. 안전을 보장하려면 구리 외장을 안정적으로 접지해야 합니다.

손실 방지 및 보호: 날카로운 물체로 외장을 긁지 않도록 하고, 벽/바닥 슬래브 통과 시 보호 슬리브를 추가하여 기계적 손상을 방지합니다.

포장 및 배송

포장 세부사항:

구매 수량과 요구 사항에 따라 결정됩니다. 협상될 수 있습니다.

항구: 천진항

배달: 바다로, 항공으로, 특급으로.
