H07V-K H07V-U H07V-R 유연한 PVC 절연 1심 케이블은 다양한 전기 설비에 적합합니다. 중국의 선도적인 제조업체인 Beida는 고품질 구리 도체와 PVC 절연 재료를 생산에 사용하여 유연하고 내구성이 뛰어나며 전도성이 뛰어난 케이블을 생산합니다.
이 절연 단일 코어 케이블은 가정, 조명 시스템 및 전기 장비의 고정 배선에 적합합니다. 정격 전압은 450/750V이고 난연성이며 국제 안전 및 성능 표준을 준수합니다.
T1R 구리 도체와 무연 PVC 절연체로 구성된 H07V 단일 코어 케이블은 CE 인증을 받았으며 우수한 전기적 성능과 기계적 물리적 특성을 가지고 있습니다.
지휘자
H07V-U: EN 60228 cl-1 표준을 준수하는 단선 구리 도체로 안정적인 전류 전송을 제공하며 고정 배선에 적합합니다.
H07V-R: EN 60228 cl-2 표준을 준수하는 연선 구리 도체로, 인장 강도와 굽힘 성능이 우수하고 복잡한 배선 응용 분야에 더 적합합니다.

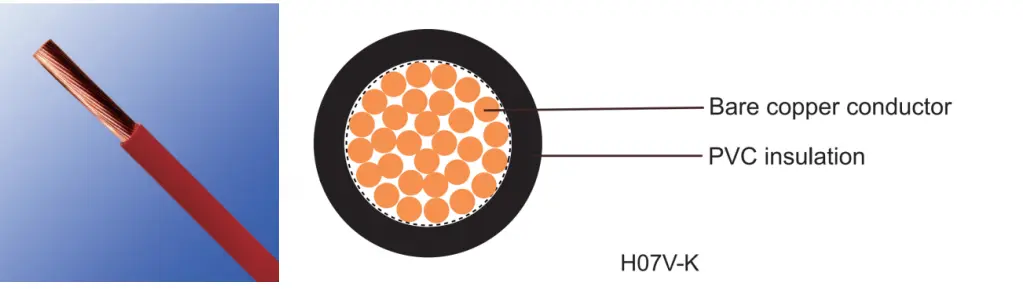

H07V-K: EN 60228 cl-5 표준을 준수하는 미세 연선 구리 도체. 더 높은 유연성을 제공하므로 모바일 전기 장비 또는 더 큰 굽힘 반경이 필요한 위치와 같이 더 큰 유연성이 필요한 환경에 적합합니다.
절연층
케이블의 절연재는 TI 2 표준을 준수하는 무연 PVC를 사용합니다. 전기절연 성능이 우수하고 외부환경에 의한 부식을 효과적으로 방지하여 케이블의 수명과 안전성을 높여줍니다.
H07V-K H07V-U H07V-R 연질 PVC 절연 1심 케이블은 저전압 고정 배선에 널리 사용됩니다. 이 케이블이 왜 가치 있는 선택입니까?
1. 전기적 성능
제품의 정격 전압은 450/750V이므로 대부분의 민간 및 산업용 저전압 배전 시스템에 적합합니다. 구리 도체는 전도성이 높고 저항이 낮아 에너지 손실이 최소화됩니다.
PVC 절연체는 절연 내력이 우수하여 단락 및 누출을 효과적으로 방지합니다.
2. 기계적, 환경적 성능
케이블의 PVC 절연층은 어느 정도 내마모성, 내유성 및 화학적 내식성을 갖추고 있습니다. 작동 온도 범위는 -5°C ~ +70°C이므로 건조하거나 일반 실내 환경에 적합합니다.
당사의 단일 코어 절연 케이블은 특정 수준의 난연성도 갖추고 있어 기본 화재 안전 요구 사항을 충족합니다.
3. 쉬운 설치
세 가지 모델 모두 설치가 쉽습니다.
H07V-K에는 유연한 도체가 있어 제한된 공간이나 복잡한 배선 환경에서도 부드럽고 쉽게 구부릴 수 있습니다.

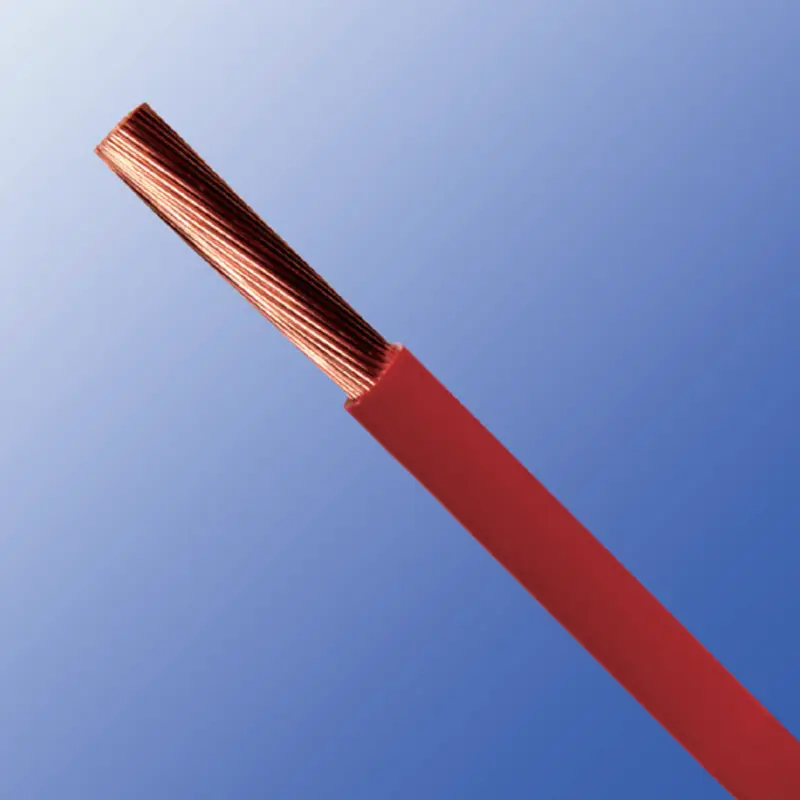

H07V-R에는 편리한 현장 설치를 위해 유연성과 기계적 강도가 결합된 연선 도체가 있습니다.

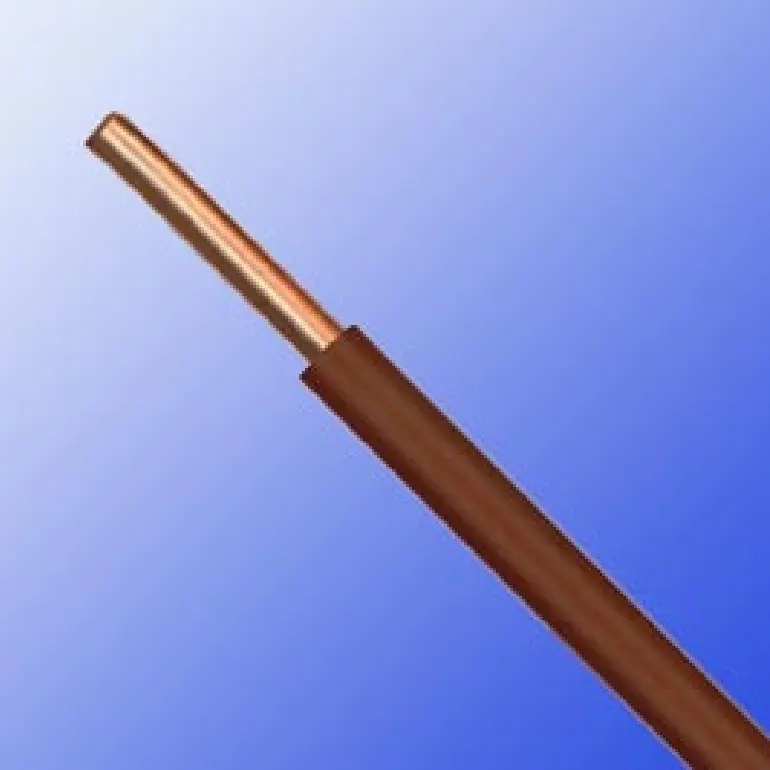

H07V-U는 단선, 구조가 간단하고 직선 설치 시 꼬임이 적습니다.
권장되는 선택은 실제 애플리케이션 시나리오에 따라 다릅니다. 신뢰할 수 있는 제조업체인 Beida는 전문적인 경험을 활용하여 선택 기준을 분석하고 권장 사항을 제공합니다.
▷H07V-U
이것은 가장 기본적이고 가장 저렴한 옵션입니다. 단일 두꺼운 구리선으로 인해 강력한 "형성" 기능이 있으며 직선 도관을 통해 라우팅할 때 매우 안정적입니다.
권장 용도: 주택 개조 시 숨겨진 배선(소켓, 스위치), 기본 건물 배전.
▷H07V-R
이것은 H07V-U 단일 코어 케이블의 향상된 버전인 견고한 와이어입니다. 전류 수요가 높고 와이어 단면적이 10mm2를 초과하는 경우 단일 구리선에는 제한이 있습니다. 두꺼운 구리선을 7개 이상의 가닥으로 나누어 함께 꼬아야 합니다.
즉, H07V-R은 U형보다 약간 더 유연하면서도 강선의 전도성 안정성을 유지합니다.
권장 용도: 산업 플랜트 인입선, 고전력 분배 간선, 장거리 도관 부설.

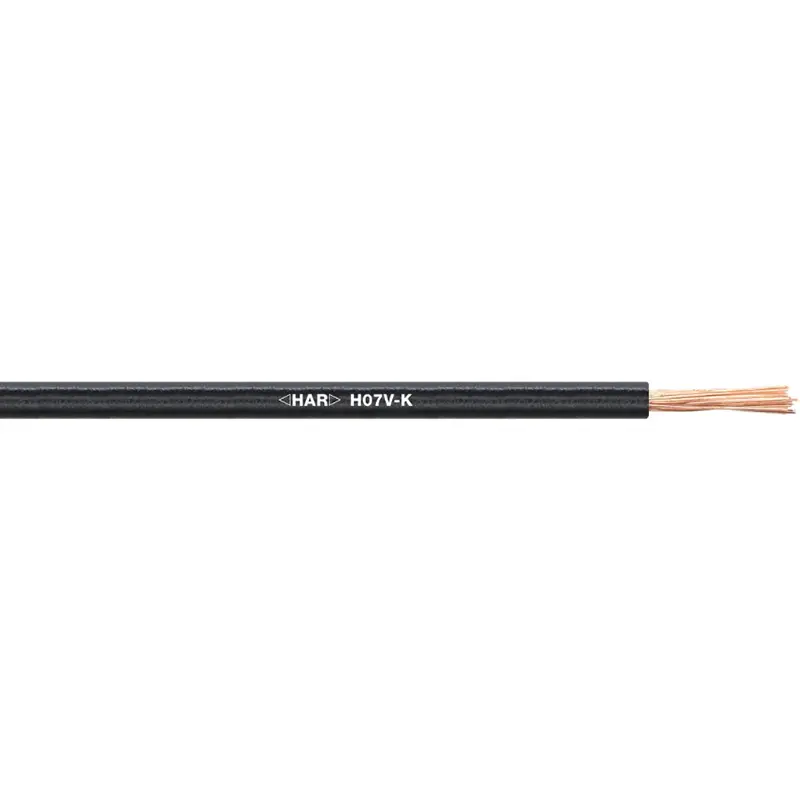

▷H07V-K
이 유형은 머리카락처럼 가는 구리선이 수십, 심지어 수백 개로 구성되어 있으며 밧줄처럼 쉽게 묶을 수 있습니다.
핵심 포인트: 진동에 매우 강합니다. If your equipment vibrates, you must choose the K-type.
참고: 유연한 와이어의 끝 부분은 해어지기 쉽습니다. 설치 시 냉압착 단자(유럽 단자/핀 단자)를 사용해야 합니다. 나사 아래에 직접 나사로 고정할 수 없습니다. 그렇지 않으면 접촉 불량으로 인해 쉽게 화재가 발생할 수 있습니다.
권장 용도: PLC 제어 캐비닛, 배전함의 2차 회로, 전기 제품의 내부 배선.
정격 전압: 450/750V
테스트 전압: 2500V
도체 저항: 아래 시트 참조
작동 온도: -5°C ~ +70°C
단락 온도: +160 ºC
난연제: IEC 60332-1-2에 따름
최소 굽힘 반경: 4* OD
치수 크기: 아래 시트 참조
|
유형 |
지휘자 |
격리 |
전기적 특성 |
|||
|
공칭 면적 |
지휘자의 구조 |
절연체 두께 |
전체 직경 |
최대 20 ℃에서의 도체 저항 |
||
|
(mm) |
||||||
|
mm |
번호/mm |
mm |
최소 |
맥스 |
Ω/km |
|
|
H07V-U |
1.5 |
1/1.38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1.78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2.25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2.76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
H07V-R |
1.5 |
7/0.52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
2.5 |
7/0.67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0.84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
03.07.1 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1.32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1.67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
10.7/2 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
47.7.2 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1.75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2.48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2.00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2.22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2.48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2.22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
H07V-K |
1.5 |
30/0.24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0.24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0.29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0.29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0.40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0.40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0.40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0.40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0.40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0.51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0.51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0.51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0.51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0.51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0.51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|

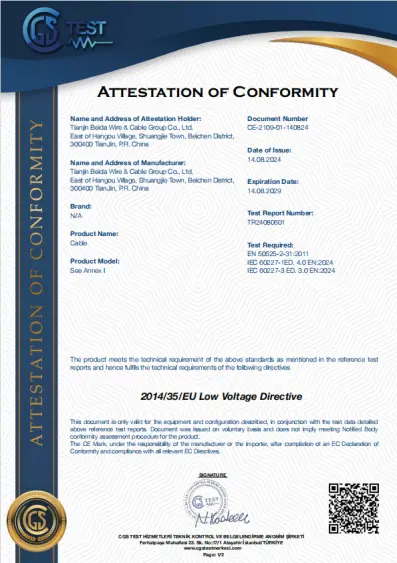

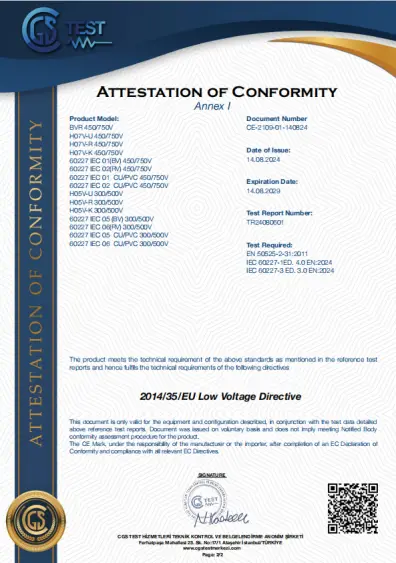

CE 인증
표준: EN 50525-3-21, IEC 60227-1, IEC 60227-3
적시 납품
생산 주기가 짧은 효율적인 생산 시스템을 갖추고 있어 단시간에 주문을 완료할 수 있습니다.
대규모 재고
Beida는 전문 공급업체이며 창고에 대규모 재고를 유지하여 신속하게 배송할 수 있습니다. 필요한 케이블 사양이 무엇이든 신속하게 대응할 수 있습니다.
품질 표준
당사의 제품은 EN 50525 표준에 따라 엄격하게 제조되었으며 당사의 품질은 전 세계적으로 인증되었습니다. 모든 케이블은 여러 가지 품질 검사를 거칩니다.
포장 옵션
케이블 포장은 릴 또는 번들 형태로 제공되므로 보다 유연한 운송 옵션을 제공하고 실제 요구 사항에 따라 가장 적합한 포장 방법을 선택할 수 있습니다.
맞춤형 난연성 및 내화성 케이블
특정 요구사항이 있는 경우 다양한 등급의 난연성 및 내화성 케이블을 생산할 수 있어 특수한 환경에서 케이블을 사용하는 경우에도 충분한 안전성과 향상된 방화 성능을 보장합니다.
포장 세부사항:
구매 수량과 요구 사항에 따라 결정됩니다. 협상될 수 있습니다.
항구: 천진항
배달: 바다로, 항공으로, 특급으로.
