IEC 60227 단일 코어 PVC 케이블

Tianjin Beida는 중국의 PVC 단일 코어 케이블 제조업체 및 공급업체입니다. IEC 60227 단일 코어 PVC 케이블은 전원 설치의 고정 배선 또는 장비 내부 배선의 유연한 연결에 적합하며 정격 전압이 최대 450/750V인 배전함 및 개폐 장치의 보호 배치에도 적합합니다.

문의 보내기

제품 설명

Beida IEC 60227 단일 코어 PVC 케이블은 T1R 구리 도체와 무연 PVC 절연층으로 구성되어 IEC 표준, GB 표준, 영국 표준 등을 준수합니다. 케이블은 CE 인증을 받았으며 우수한 전기적 및 기계적 물리적 특성을 가지고 있습니다. 고객 요구 사항에 따라 이러한 케이블은 IEC 60332-1 단일 수직 화염 전파 테스트 또는 IEC 60332-3 번들(범주 A, B, C, D) 화염 전파 테스트를 거칩니다.

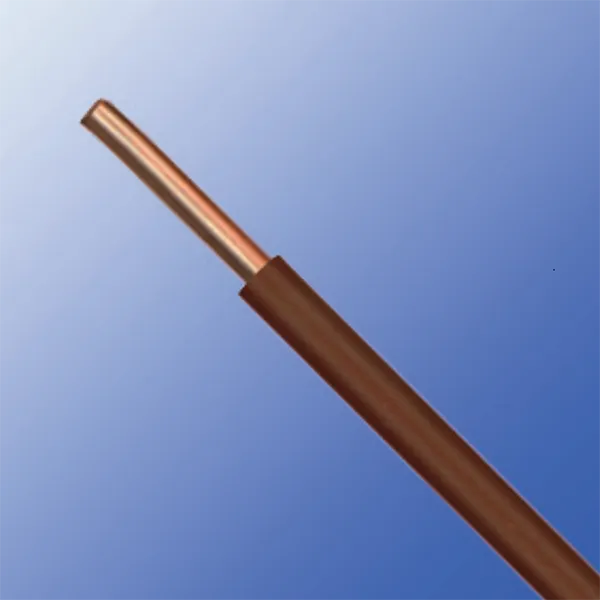

Iec 60227 Single Core Pvc Cable

제품 매개변수

유형	지휘자		격리			전기적 특성
	공칭 면적	지휘자의 구조	절연체 두께	전체 직경		최대 20 ℃에서의 도체 저항
	공칭 면적	지휘자의 구조	절연체 두께	(mm)		최대 20 ℃에서의 도체 저항
	mm	번호/mm	mm	최소	맥스	Ω/km
60227IEC05 60227IEC05(BV)	0.5	1/0.80	0.6	1.9	2.3	39.0
	0.75	1/0.97	0.6	2.1	2.5	26.0
	1	1/1.13	0.6	2.2	2.7	19.50
60227IEC06 60227IEC06(RV)	0.5	16/0.20	0.6	2.1	2.5	39.00
	0.75	24/0.20	0.6	2.2	2.7	26.00
	1	32/0.20	0.6	2.4	2.8	19.50

유형	지휘자		절연 도체			전기적 특성
	공칭 면적	지휘자의 구조	절연체 두께	전체 직경		최대 20 ℃에서의 도체 저항
	공칭 면적	지휘자의 구조	절연체 두께	(mm)		최대 20 ℃에서의 도체 저항
	mm	번호/mm	mm	최소	맥스	Ω/km

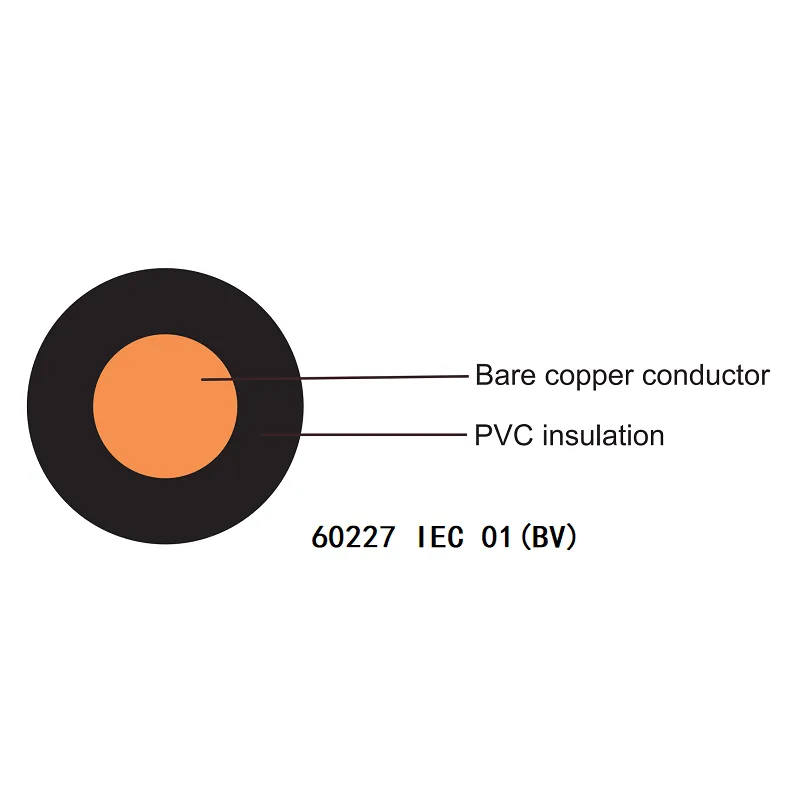

60227IEC01 60227IEC01(BV)	1.5	1/1.38	0.7	2.6	3.2	12.1
	2.5	1/1.78	0.8	3.2	3.9	7.41
	4	1/2.25	0.8	3.6	4.4	4.61
	6	1/2.76	0.8	4.1	5	3.08
	1.5	7/0.52	0.7	2.7	3.3	12.1
	2.5	7/0.67	0.8	3.3	4	7.41
	4	7/0.84	0.8	3.8	4.6	4.61
	6	03.07.1	0.8	4.3	5.2	3.08
	10	7/1.32	1.0	5.6	6.7	1.83
	16	7/1.67	1	6.4	7.8	1.15
	25	10.7/2	1.2	8.1	9.7	0.727
	35	47.7.2	1.2	9	10.9	0.524
	50	19/1.75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2.00	1.6	15.6	18.8	0.153
	150	37/2.22	1.8	17.3	20.9	0.124
	185	37/2.48	2	19.3	23.3	0.0991
	240	61/2.22	2.2	22	26.6	0.0754
60227IEC02 60227IEC02(RV)	1.5	30/0.24	0.7	2.8	3.4	13.3
	2.5	49/0.24	0.8	3.4	4.1	7.98
	4	56/0.29	0.8	3.9	4.8	4.95
	6	83/0.29	0.8	4.4	5.3	3.30
	10	74/0.40	1.0	5.7	6.8	1.91
	16	117/0.40	1	6.7	8.1	1.21
	25	182/0.40	1.2	8.4	10.2	0.78
	35	256/0.40	1.2	9.7	11.7	0.554
	50	367/0.40	1.4	11.5	13.9	0.386
	70	320/0.51	1.4	13.2	16	0.272
	95	423/0.51	1.6	15.1	18.2	0.206
	120	541/0.51	1.6	16.7	20.2	0.161
	150	675/0.51	1.8	18.6	22.5	0.129
	185	822/0.51	2	20.6	24.9	0.106
	240	1088/0.51	2.2	23.5	28.4	0.0801

유형	지휘자		절연 도체			전기적 특성
	공칭 면적	지휘자의 구조	절연체 두께	전체 직경		최대 20 ℃에서의 도체 저항
	공칭 면적	지휘자의 구조	절연체 두께	(mm)		최대 20 ℃에서의 도체 저항
	mm	번호/mm	mm	최소	맥스	Ω/km
BVR	2.5	19/0.40	0.8	-	4.1	7.41
	4	19/0.51	0.8	-	4.8	4.61
	6	19/0.63	0.8	-	5.3	3.08
	10	49/0.51	1.0	-	7.3	1.83
	16	49/0.63	1.0	-	8.6	1.15
	25	117/0.51	1.2	-	10.2	0.727
	35	163/0.51	1.2	-	11.7	0.524
	50	147/0.63	1.4	-	13.9	0.387
	70	209/0.63	1.4	-	16	0.268
	95	294/0.63	1.6	-	18.2	0.193
	120	369/0.63	1.6	-	20.2	0.153
	150	456/0.63	1.8	-	22.5	0.124
	185	570/0.63	2.0	-	24.9	0.0991
