이 BS 5467 표준 전원 케이블은 잘 설계되고 완벽하게 기능하며 전원 공급 장치와 제어 라인 모두에 적합하며 다양한 산업 및 민간 응용 분야에 안정적이고 신뢰할 수 있는 전력 전송 솔루션을 제공합니다. 독특한 강철 와이어 아머가 주요 볼거리입니다. 이 설계는 케이블의 기계적 강도를 향상시켜 인장력과 압축력을 견디고 외부의 물리적 손상에 효과적으로 저항할 수 있게 해줄 뿐만 아니라 내구성과 수명을 크게 향상시켜 열악한 환경에서도 안정적인 작동을 유지합니다.
Tianjin Beida의 BS 5467 전원 케이블은 뛰어난 환경 적응성을 자랑합니다. 고층 건물의 내부 배선이든 복잡한 지하 프로젝트이든 이 케이블은 모든 것을 쉽게 처리합니다. 건물 내부에서는 다양한 장식 스타일과 완벽하게 통합되어 미학과 실용성을 모두 제공합니다. 지하 매설 시 우수한 내식성 및 내수성으로 인해 장기간 매설되어도 케이블이 환경적 요인에 영향을 받지 않아 지속적이고 안정적인 전력 전송이 가능합니다.

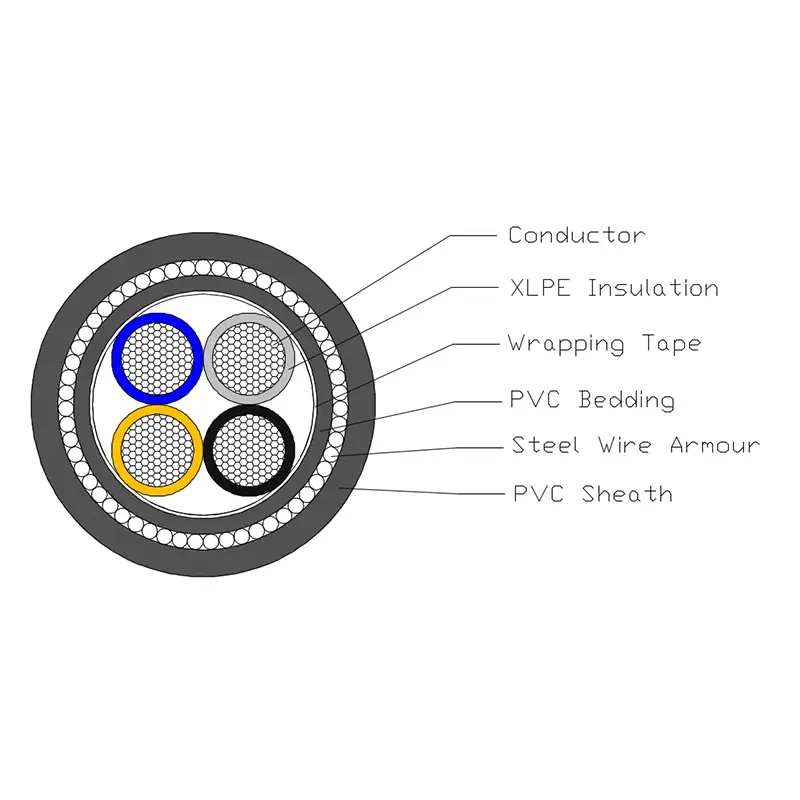

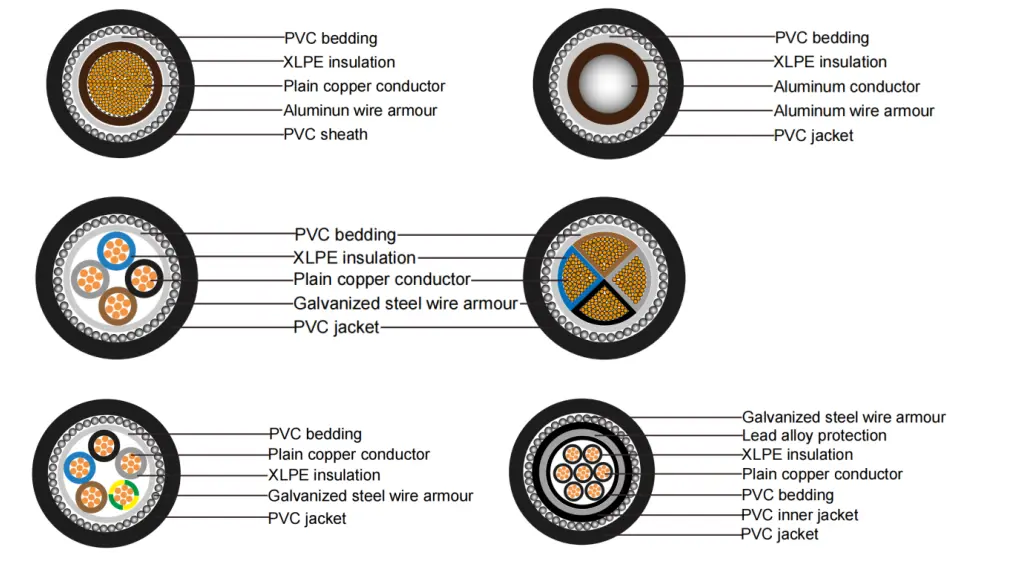

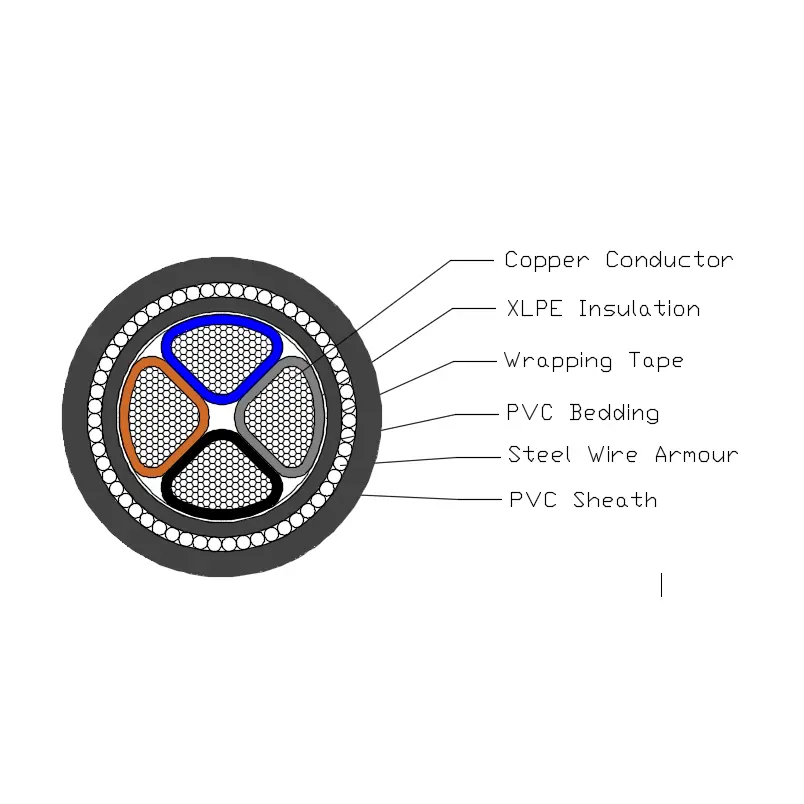

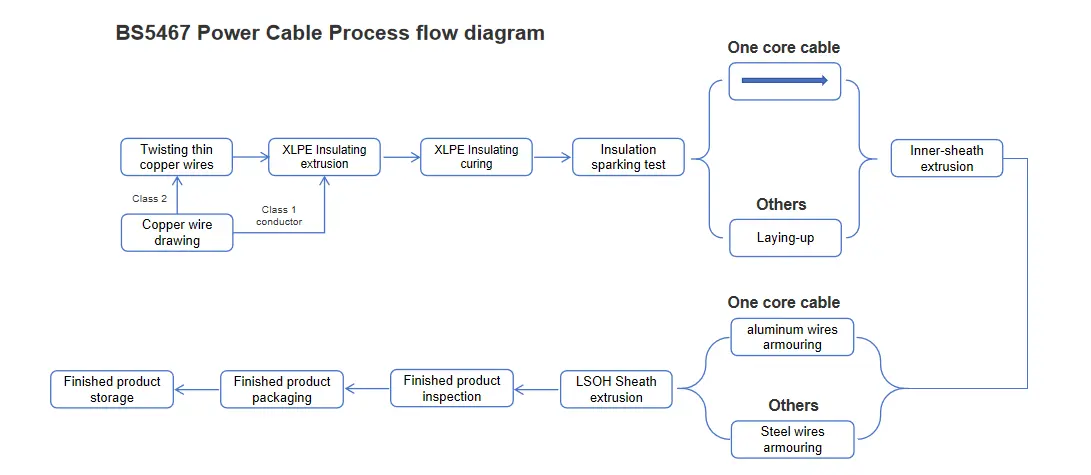

XLPE 절연 PVC 외장 SWA 전원 케이블은 T1R 구리 도체, XLPE 절연, PVC 침구, Steel-weirs 갑옷 및 PVC 외장으로 구성됩니다.
도체: 단단한 구리 또는 알루미늄 도체, 원형 또는 모양, BS EN 60228에 따른 클래스 2.
절연: BS 7655-1.3에 따른 XLPE 유형 GP8
코어 색상: 1개 코어: 보른 또는 블루
2 코어: 보른, 블루
3개 코어: 본, 블랙, 그레이
4 코어: 파란색, borown, 검정색, 회색
5 코어: 녹색/노란색, 파란색, borwn, 검정색, 회색
5개 이상의 코어: 검정색 숫자가 있는 흰색 코어
베딩(Bedding): 베딩은 케이블의 작동 온도와 일치하는 압출 고분자 재료이어야 합니다.
강철 와이어 외장: 단일 코어 케이블: 알루미늄 와이어 외장
멀티 코어 케이블: 강철 와이어 갑옷
외부 피복: 피복은 BS 7655-4.2에 지정된 유형 9에 따라 압출 PVC 재질이어야 합니다.
BS 5467 전원 케이블은 명확하게 정의된 전기적 및 물리적 성능 매개변수를 가지고 있습니다. 정격 전압은 600kV와 1000kV의 두 가지 수준으로 설정되어 다양한 시나리오의 전압 요구 사항을 충족합니다. 전기안전성 시험에서는 3.5kV 시험전압을 5분간 5분간 고장 없이 견디어 전기절연성능의 신뢰성을 충분히 입증하였습니다. 온도 적응성과 관련하여 이 제품은 작동 온도 범위가 넓고 0℃ ~ +90℃의 환경에서 안정적으로 작동할 수 있습니다. 한편, 단락 온도는 +250℃에 도달할 수 있어 뛰어난 고온 저항을 보여줍니다. 또한, 최소굴곡반경이 외경의 12배로 유연성이 뛰어나 다양한 복잡한 환경에서도 설치 및 배선이 용이합니다. 난연성 측면에서 이 제품은 BS EN 60332-1-2 난연성 등급 표준을 충족하여 화재 위험을 효과적으로 줄입니다.
일상적인 케이블 테스트
도체 DC 저항 테스트: 20°C에서 도체 DC 저항 테스트를 수행합니다. 측정된 도체 DC 저항 값은 BS EN 60228 표준 섹션 2의 관련 요구 사항을 엄격히 준수해야 합니다.
전기 케이블 전압 테스트: 케이블에 3500V의 전압을 5분간 적용합니다. 이 과정에서 케이블이 파손되지 않아야 합니다.
샘플링 테스트
도체 구조 검사: 도체 구조는 BS EN 60228에 지정된 기술 요구 사항을 완전히 준수해야 합니다.
치수 검사: 케이블의 절연체, 내부 라이닝, 와이어 외장 및 외장의 치수는 모두 BS 5467 표 3의 특정 요구 사항을 충족해야 합니다.
단일 케이블 연소 테스트: 단일 케이블 연소 테스트의 결과는 BS EN 60332-1-2의 요구 사항을 준수해야 합니다.
유형 테스트
절연 성능: 케이블의 절연 성능은 BS 7655-1-3에 지정된 요구 사항을 충족해야 합니다.
내부 라이너 성능: 내부 라이너의 성능은 BS 5467의 9.2항 관련 요구 사항을 준수해야 합니다.
외장 성능: 외장의 성능은 BS 7655-4-2에 지정된 요구 사항을 충족해야 합니다.
호환성 테스트: 호환성 테스트 결과는 BS 5467의 Annex C 요구 사항을 준수해야 합니다.
절연 수축 테스트: 절연 수축 테스트는 BS 5467의 18.3항 요구 사항을 준수해야 하며 테스트 방법은 BS EN 60811-502에 따라 수행되어야 합니다.
외장 수축 테스트: 외장 수축 테스트는 BS 5467의 18.6항 요구 사항을 준수해야 합니다.
외장 인열 저항 테스트: 외장 인열 저항 테스트는 BS 5467의 부록 D 요구 사항을 충족해야 합니다.
|
도체 및 갑옷의 최대 저항 |
||||
|
20 ℃의 단일 코어 케이블용 |
||||
|
유형 |
20 ℃에서 최대 저항 |
|||
|
도체의 공칭 단면적 |
지휘자 |
알루미늄 와이어 갑옷 |
||
|
구리 |
알류미늄 |
연선 구리 도체가 포함된 케이블 |
연선 알루미늄 도체가 포함된 케이블 |
|
|
mm2 |
Ω/km |
Ω/km |
Ω/km |
Ω/km |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
도체 및 갑옷의 최대 저항 |
||||||
|
20℃에서 2~5심 케이블용 |
||||||
|
유형 |
20 ℃에서 최대 저항 |
|||||
|
도체의 공칭 단면적 |
지휘자 |
강철 와이어 갑옷 |
||||
|
구리 |
알류미늄 |
연선 구리 도체가 포함된 케이블 |
||||
|
2코어 |
3코어 |
4코어 |
5코어 |
|||
|
mm2 |
Ω/km |
Ω/km |
Ω/km |
Ω/km |
Ω/km |
Ω/km |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
전류 운반 용량(암페어)(A)
|
정격전압 0.6/1kV XLPE절연전원케이블 |
|||||||||
|
전류 운반 용량(암페어)(A) |
|||||||||
|
주변 온도: 공기 중: 40℃, 지상: 25℃ |
|||||||||
|
도체 온도：90℃ |
|||||||||
|
토양열저항계수 : 1.0k·m/W |
|||||||||
|
유형 |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
코어 수 |
단일 코어 |
|
멀티 코어 |
||||||
|
단면적, mm2 |
공중에서 |
지상에서 |
|
공중에서 |
지상에서 |
||||
|
구리 |
알 |
구리 |
알 |
|
구리 |
알 |
구리 |
알 |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
참고:단일 코어 케이블의 외장은 비자성 재료로 만들어졌습니다. |
|||||||||
포장 세부사항:
구매 수량과 요구 사항에 따라 결정됩니다. 협상될 수 있습니다.
항구: 천진항
배달: 바다로, 항공으로, 특급으로.
주소
중국 천진시 베이첸구 솽지에진 항거우 산업단지
중국 최고의 제조업체로부터 맞춤형 케이블 솔루션을 받아보세요
24시간 내에 귀하의 프로젝트에 맞는 견적을 요청하세요
왜 우리 공장에 직접 문의해야 할까요?
● 공장 직접 가격: 중개인 가격 인상 제거 - 대량 주문 시 10~25% 할인
● 맞춤화 전문가: 극한 환경(-70°C~1,000°C)용 케이블을 개발할 준비가 된 30명 이상의 엔지니어
