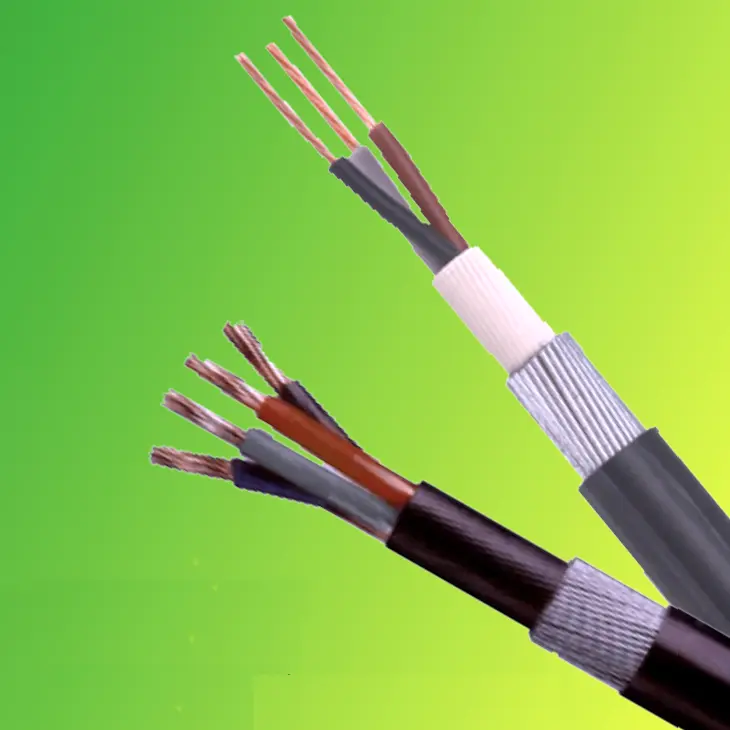

Beida는 중국의 케이블 및 전선 전문 공급업체입니다. 제품 구조 측면에서 당사의 BS 6724 전원 케이블은 가교 폴리에틸렌(XLPE) 절연체와 할로겐 프리, 저연 폴리올레핀 외피를 아연 도금 강선 외장층과 결합하여 다층 보호 시스템을 형성합니다. 할로겐이 없고 연기가 적은 보호관은 상당한 안전상의 이점을 가지고 있습니다. 화재에 노출되면 매우 적은 양의 연기를 방출하여 연기가 주변 광 투과에 미치는 영향을 줄이고 탈출 가시성을 보장할 뿐만 아니라 무독성, 비부식성 연기를 생성하여 2차 부상을 방지하고 인구 밀집 지역의 안전 요구 사항을 완벽하게 충족합니다.
케이블은 단일 코어부터 48코어까지 다양한 사양으로 제공됩니다. 도체는 고품질의 어닐링 구리로 제작되어 탁월한 전도성을 제공합니다. 절연층은 높은 절연 강도를 자랑하며 내전압 테스트를 거쳐 안전한 작동을 보장합니다. 산업 플랜트의 송전, 고층 건물의 배선 또는 지하 파이프라인의 배전 등을 위해 Tianjin Beida BS 5467 전원 케이블은 신뢰할 수 있는 솔루션을 제공하여 전문적인 품질로 송전을 위한 견고한 안전 장벽을 구축합니다.

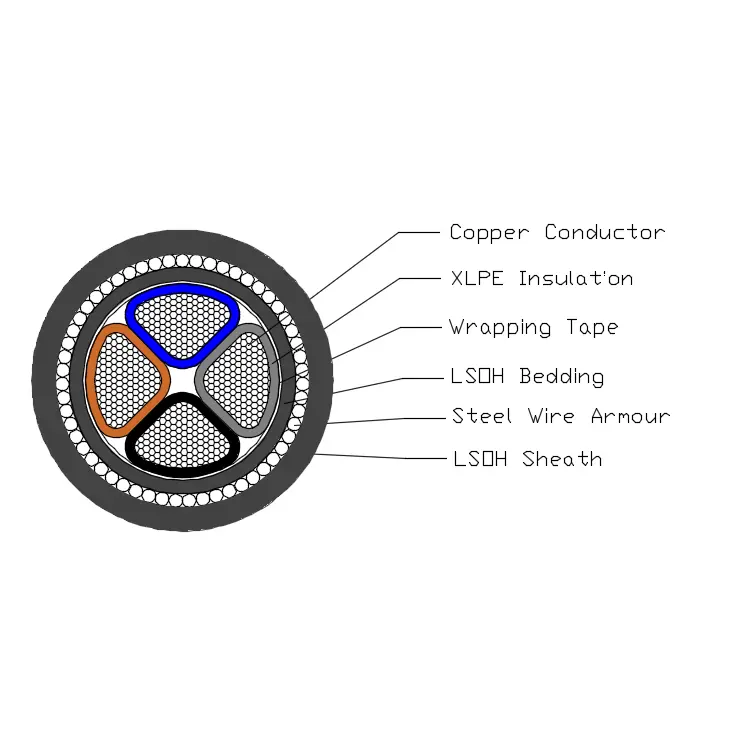

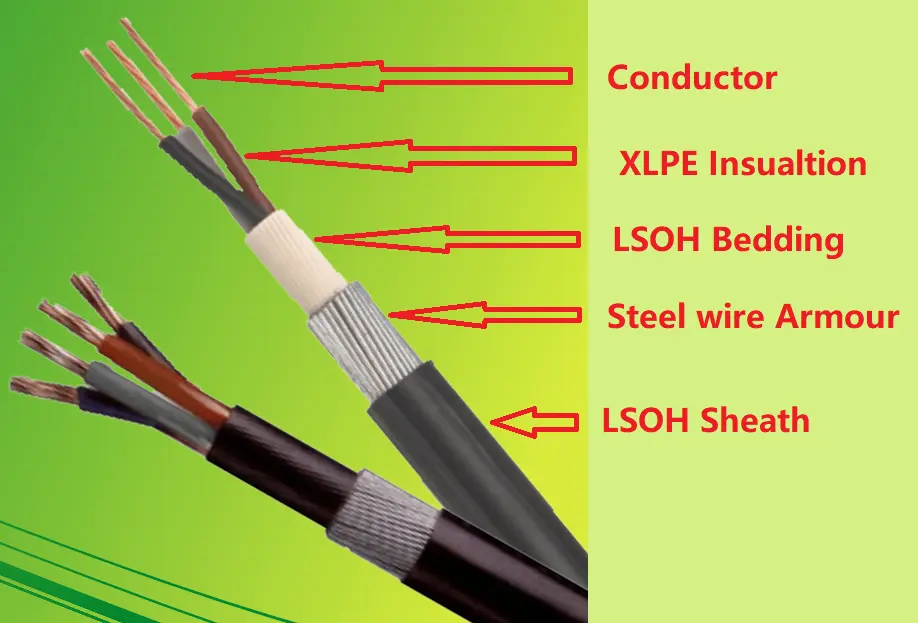

BS 6724 전원 케이블은 T1R 구리 도체, XLPE 절연체, PVC 침구, Steel-weirs 갑옷 및 LSOH 외장으로 구성됩니다.
도체: 단단한 구리 또는 알루미늄 도체, 원형 또는 모양, BS EN 60228에 따른 클래스 2.
절연: BS 7655-1.3에 따른 XLPE 유형 GP8
코어 색상: 1개 코어: 보른 또는 블루
2 코어: 보른, 블루
3개 코어: 본, 블랙, 그레이
4 코어: 파란색, borown, 검정색, 회색
5 코어: 녹색/노란색, 파란색, borwn, 검정색, 회색
5개 이상의 코어: 검정색 숫자가 있는 흰색 코어
베딩: 베딩은 케이블의 작동 온도와 일관되게 압출된 LSOH 고분자 재료이어야 합니다.
강철 와이어 외장: 단일 코어 케이블: 알루미늄 와이어 외장
멀티 코어 케이블: 강철 와이어 갑옷
외부 피복: 피복은 BS 7655-6.1에 지정된 압출 LSOH 재료이어야 합니다.
BS 6724 전원 케이블은 정격 전압이 600/1000kV로 차량의 고전압 작동 요구 사항을 쉽게 완화합니다. 3.5kV 전압으로 5분간 가혹한 스트레스 테스트를 거쳐 파손 없이 안정적이고 신뢰할 수 있는 절연 성능을 입증했습니다.
이 제품은 0℃에서 +90℃까지 넓은 작동 온도 범위를 가지고 있습니다. 극한의 고온 환경에서도 단락 조건에서 최대 +250℃의 온도를 견딜 수 있어 다양한 VGA 애플리케이션에 적합합니다.
It is extremely flexible, with a minimum bending radius of 12 times its outer diameter, allowing for flexible and easy wiring, regardless of installation space. Furthermore, its light emission level meets BS EN 60332-1-2 standards, its halogen-free performance is certified by IEC 60754 and EN 50267, and its smoke density meets IEC 61034 and EN 50268 requirements, maximizing its safety and environmental friendliness.
|
도체 및 갑옷의 최대 저항 |
||||
|
20 ℃의 단일 코어 케이블용 |
||||
|
유형 |
20 ℃에서 최대 저항 |
|||
|
도체의 공칭 단면적 |
지휘자 |
알루미늄 와이어 갑옷 |
||
|
구리 |
알류미늄 |
연선 구리 도체가 포함된 케이블 |
연선 알루미늄 도체가 포함된 케이블 |
|
|
mm2 |
Ω/km |
Ω/km |
Ω/km |
Ω/km |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
도체 및 갑옷의 최대 저항 |
||||||
|
20℃에서 2~5심 케이블용 |
||||||
|
유형 |
20 ℃에서 최대 저항 |
|||||
|
도체의 공칭 단면적 |
지휘자 |
강철 와이어 갑옷 |
||||
|
구리 |
알류미늄 |
연선 구리 도체가 포함된 케이블 |
||||
|
2코어 |
3코어 |
4코어 |
5코어 |
|||
|
mm2 |
Ω/km |
Ω/km |
Ω/km |
Ω/km |
Ω/km |
Ω/km |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
전류 운반 용량(암페어)(A)
|
정격전압 0.6/1kV XLPE절연전원케이블 |
|||||||||
|
전류 운반 용량(암페어)(A) |
|||||||||
|
주변 온도: 공기 중: 40℃, 지상: 25℃ |
|||||||||
|
도체 온도：90℃ |
|||||||||
|
토양열저항계수 : 1.0k·m/W |
|||||||||
|
유형 |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
코어 수 |
단일 코어 |
|
멀티 코어 |
||||||
|
단면적, mm2 |
공중에서 |
지상에서 |
|
공중에서 |
지상에서 |
||||
|
구리 |
알 |
구리 |
알 |
|
구리 |
알 |
구리 |
알 |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
참고:단일 코어 케이블의 외장은 비자성 재료로 만들어졌습니다. |
|||||||||
포장 세부사항:
구매 수량과 요구 사항에 따라 결정됩니다. 협상될 수 있습니다.
항구: 천진항
배달: 바다로, 항공으로, 특급으로.
