BBTRZ 케이블 구성 이해

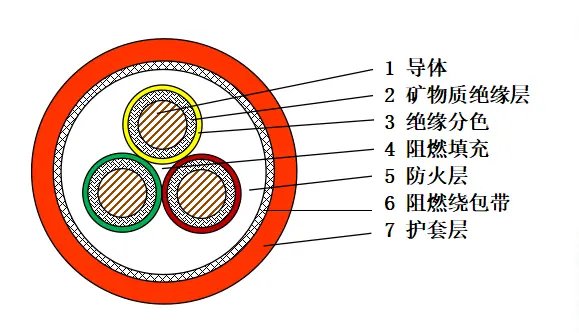

그만큼BBTRZ 유연한 내화 케이블안전과 운영 유연성을 모두 우선시하는 다층 설계로 설계되었습니다. 코어의 연선 구리 도체는 케이블의 굽힘성을 유지하면서 탁월한 전기 전도성을 제공합니다. 도체를 둘러싸고 있는 미네랄 절연층은 일반적으로 산화마그네슘 또는 유사한 화합물로 구성되어 열 전달에 대한 주요 장벽 역할을 합니다[참조:0]. 이 미네랄 층은 직접적인 화염에 노출된 경우에도 케이블이 계속 기능할 수 있도록 해줍니다.
저연, 무할로겐(LSZH) 소재로 제작된 외부 피복은 기계적 손상과 환경 요인으로부터 추가적인 보호 기능을 제공합니다. 이 외장은 화재에 노출되었을 때 독성 연기를 최소화하도록 고안되었습니다.BBTRZ 유연한 내화 케이블터널, 고층 건물, 지하 교통 시스템과 같은 밀폐된 공간에 적합합니다. 미네랄 절연과 LSZH 외장을 결합하면 화재에 저항할 뿐만 아니라 비상 상황 시 보다 안전한 대피 조건에 기여하는 케이블이 탄생합니다.
내화 성능 및 테스트 표준
의 결정적인 특징 중 하나는BBTRZ 유연한 내화 케이블극심한 열 스트레스 하에서 회로 무결성을 유지하는 능력입니다. 이 케이블은 장기간 최대 1,000°C의 온도를 견딜 수 있도록 설계되었으며, 이는 엄격한 테스트 프로토콜[참조:1]을 통해 검증된 성능 지표입니다. IEC 60331에 지정된 것과 같은 표준 내화성 테스트에서는 지속적인 전기 부하를 유지하면서 케이블을 직접 화염에 노출시킵니다. BBTRZ 설계는 이러한 요구 사항을 지속적으로 충족하거나 초과하여 화재 발생 중에 중요한 시스템이 계속 작동하도록 보장합니다.
난연성 외에도 케이블은 실제 소방 조건을 시뮬레이션하는 물 분사 및 기계적 충격 테스트에서도 탁월한 성능을 보여줍니다. 미네랄 절연체는 열에 의해 분해되거나 녹지 않아 기존 폴리머 케이블에서 자주 발생하는 단락을 방지합니다. 이러한 신뢰성은BBTRZ 유연한 내화 케이블대규모 인프라 프로젝트의 비상 조명, 소방 펌프 및 대피 시스템을 위한 신뢰할 수 있는 솔루션입니다.
핵심 성과 지표
- 화염 온도 내구성— 180분 동안 최대 1,000°C
- 회로 무결성— 화재 상황에서도 전압을 유지합니다.
- 연기 방출— 낮은 독성, 최소한의 모호함
- 방수— 스프링클러 활성화 후 작동
긴밀한 설치 시 유연성의 이점
기존의 광물 절연 케이블은 내화성이 있지만 단단하고 제한된 공간에서 배선하기 어려운 경우가 많습니다. 그만큼BBTRZ 유연한 내화 케이블보호 미네랄 층을 손상시키지 않고 굽힘성을 보존하는 세심하게 설계된 연선 공정을 통해 이러한 한계를 해결하십시오. 이러한 유연성 덕분에 설치자는 최소한의 노력으로 좁은 도관을 통과하고 장비 캐비닛 내에서 장애물을 피해 이동할 수 있습니다. 케이블의 최소 굽힘 반경은 기존 MI 케이블보다 훨씬 작으므로 추가 접속 배선함이나 전환 장치가 필요하지 않습니다.
이러한 설치 유연성은 프로젝트 일정 단축 및 자재 낭비 감소로 직접적으로 이어집니다. 기존 경로가 제한되는 경우가 많은 개조 프로젝트에서는 절연체가 손상될 위험 없이 BBTRZ 케이블을 기존 도관을 통해 당길 수 있습니다. 외부 피복은 내마모성이 있어 당기는 작업 중에 추가적인 보호 기능을 제공합니다. 현장 보고서에 따르면 견고한 MI 케이블에 비해 설치 시간을 최대 30%까지 줄일 수 있으므로 BBTRZ 시리즈는 신축 및 개조 작업 모두에 실용적인 선택이 됩니다.
타 내화케이블과의 비교분석
가치 제안을 충분히 이해하려면BBTRZ 유연한 내화 케이블, 다른 일반적인 내화 케이블 유형과 속성을 비교하는 것이 도움이 됩니다. 아래 표에는 여러 성능 및 설치 기준에 따른 주요 차이점이 요약되어 있습니다.
| 특징 | BBTRZ 유연성 | 표준 MI 케이블 | 내화성 PVC |
|---|---|---|---|
| 최대 작동 온도 | 1,000°C | 1,000°C | 250°C |
| 유연성(굽힘 반경) | 6× 케이블 직경 | 12× 케이블 직경 | 8× 케이블 직경 |
| 연기 방출 | 낮음(LSZH) | 제로(미네랄) | 높음(할로겐) |
| 설치 복잡성 | 낮은 | 높은 | 중간 |
| 일반적인 응용 분야 | 고층 건물, 터널, 데이터 센터 | 산업, 원자력 | 일반건물 |
표에서는 표준 MI 케이블이 비슷한 온도 내구성을 제공하는 반면 BBTRZ 변형은 뛰어난 유연성과 낮은 설치 복잡성을 제공한다는 점을 강조합니다. 반면에 내화성 PVC 케이블은 낮은 온도 내성과 높은 연기 방출로 인해 제한됩니다. 화재 안전과 설치 효율성이 모두 중요한 프로젝트의 경우 BBTRZ 시리즈는 가장 까다로운 요구 사항을 충족하는 균형 잡힌 솔루션을 제공합니다.
설치 모범 사례 및 처리
올바른 설치는 제품의 이점을 완전히 실현하는 데 필수적입니다.BBTRZ 유연한 내화 케이블. 최적의 성능과 수명을 보장하기 위해 업계 전문가가 권장하는 지침은 다음과 같습니다.
- 케이블 준비— 미네랄 단열재에 흠집이 나지 않도록 외부 피복을 조심스럽게 벗겨냅니다. MI 케이블용으로 설계된 특수 피복 제거 도구를 사용하십시오.
- 굽힘 반경— 케이블 직경의 6배의 최소 굽힘 반경을 유지하십시오. 단열층을 손상시킬 수 있는 날카로운 굴곡을 피하십시오.
- 종료— 수분 밀봉 및 변형 방지 기능을 제공하는 승인된 터미네이션 키트를 사용하십시오. 시간이 지남에 따라 미네랄 절연 성능을 저하시킬 수 있는 습기 유입을 방지하려면 적절한 종단 처리가 중요합니다.
- 지지 간격— 처짐과 기계적 응력을 방지하기 위해 제조업체가 권장하는 간격(일반적으로 1.5~2미터마다)으로 케이블을 고정하십시오.
- 테스트— 설치 후 절연 저항 및 연속성 테스트를 수행하여 케이블 시스템의 무결성을 확인하십시오. 향후 참조를 위해 모든 테스트 결과를 문서화하십시오.
이러한 관행을 준수하면 케이블의 내화 특성이 사용 수명 전반에 걸쳐 완전히 유지됩니다. 그만큼BBTRZ 유연한 내화 케이블내구성을 고려하여 설계되었지만 정밀하게 설계된 모든 제품과 마찬가지로 설치 시 조심스럽게 취급해야 합니다.
자주 묻는 질문
베이다— 안전을 위해 설계되고 성능을 위해 제작되었습니다.
