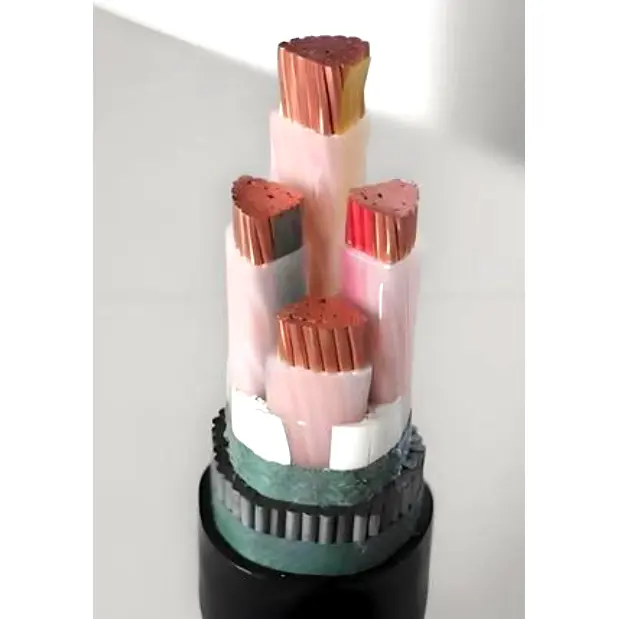

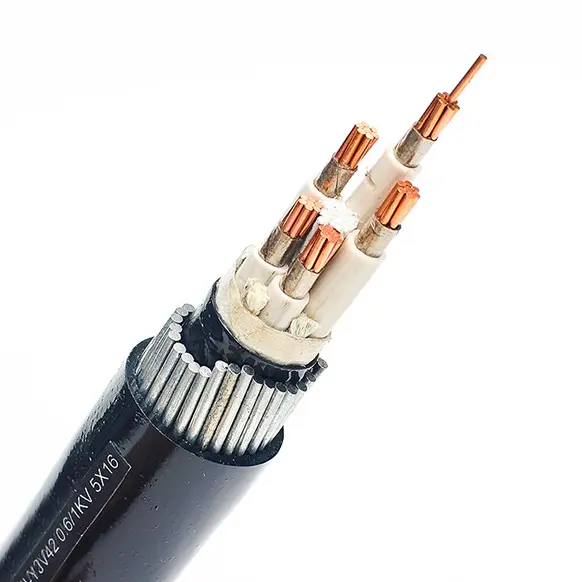

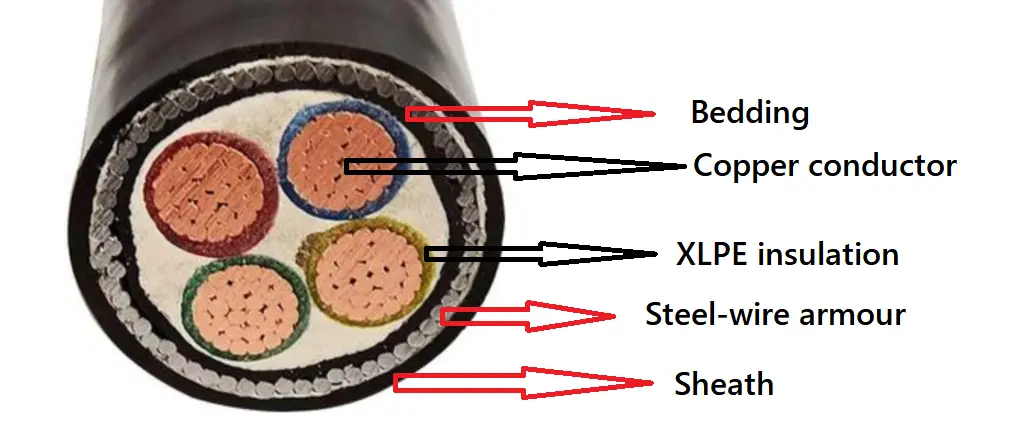

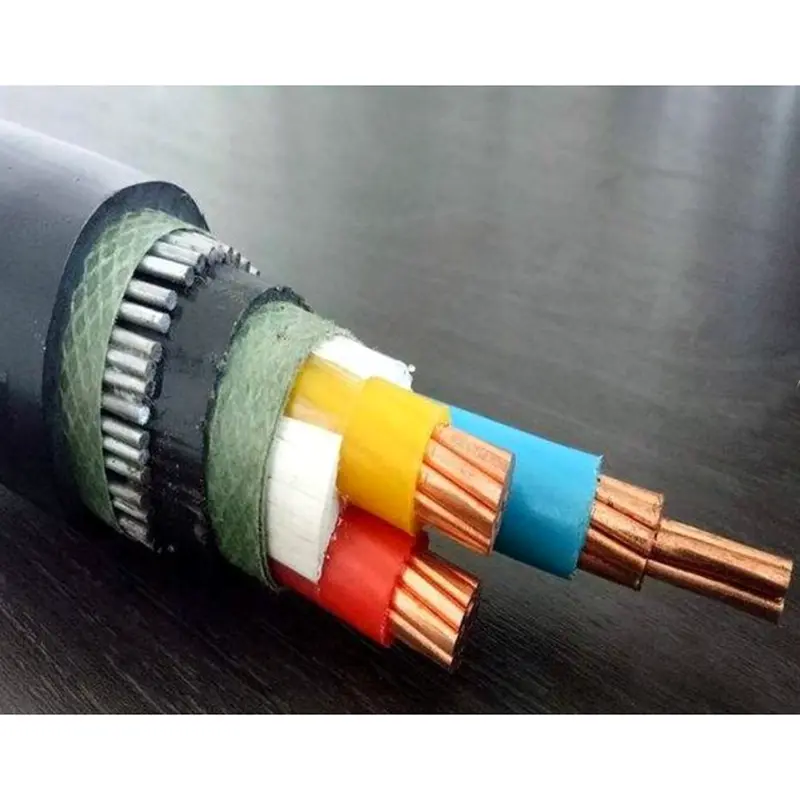

XLPE 절연 PVC 외장 SWA 전원 케이블은 T1R 구리 도체, XLPE 절연, PVC 포장 테이프 Steel-weirs 갑옷 및 PVC 외장으로 구성됩니다.
일반적인 케이블 유형은 YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC입니다.
XLPE 절연 PVC 외장 SWA 전원 케이블은 T1R 구리 도체, XLPE 절연, PVC 포장 테이프 Steel-weirs 갑옷 및 PVC 외장으로 구성됩니다.
도체: 구리 또는 알루미늄 도체, 원형 또는 모양, IEC 60228에 대한 클래스 2
및 GB/T 3956-2008, 단면적이 6mm 이하인 경우2, 솔리드 라운드
IEC 60228 및 GB/T 3956-2008에 따른 클래스 1 도체를 사용할 수 있습니다.
절연: 절연 두께, 재료 특성은 IEC 60502 및 GB/T 12706에 따라야 합니다.
코어 색상: 1개 코어: 빨간색, 노란색, 녹색, 파란색 또는 검정색
2개 코어: 빨간색, 파란색 또는 빨간색, 검정색
3개 코어: 노란색, 녹색, 빨간색 또는 빨간색, 노란색, 파란색
4개 코어: 노란색, 녹색, 빨간색, 파란색 또는 빨간색, 노란색, 파란색, 검정색
5개 코어: 노란색, 녹색, 빨간색, 파란색, 검정색 또는 빨간색, 노란색, 파란색, 검정색, 녹색
5개 이상의 코어: 검정색 숫자 또는 다른 색상의 리본이 있는 흰색 코어
내부 덮개: 내부 덮개는 압출되거나 겹쳐질 수 있습니다. 재료는 케이블의 작동 온도에 적합하고 절연 재료와 호환되어야 합니다.
강철 와이어 갑옷: 다중 코어 케이블에서 갑옷은 강철 와이어를 준수하는 내부 피복에 적용되어야 합니다. a.c.에서 사용하기 위한 단일 코어 케이블. 시스템은 비자성 강철 와이어로 구성됩니다.
외부 피복: 피복 두께, 재료 특성은 IEC 60502 및 GB/T 12706에 따라야 합니다.
난연성 케이블 : 난연성 PVC 외피재를 사용합니다. 난연 등급은 Bunch A, B, C의 세 가지 범주로 분류됩니다.
내화 케이블 : 도체 주위에 운모 테이프 2겹을 감아야 합니다.
정격전압: 0.6/1kV
테스트 전압: 5분간 3.5kV 고장 발생 없음
작동 온도: -5°C ~ +90°C
단락 온도: +250 ºC
최소 굴곡 굽힘 반경: 15* OD;
최소 정적 굽힘 반경: 10* OD;
케이블 테스트:
1. 도체 DC 저항 테스트: 20°C 도체 DC 저항은 GB/T 3956-2008, IEC 60228을 준수해야 합니다.
2. AC 전압 테스트: 3.5kV/5min, 고장 없음.
샘플링 테스트:
1. 도체 구조 검사: GB/T 3956-2008, IEC 60228의 기술 요구 사항을 준수해야 합니다.
2. 단열재, 라이닝, 강철 테이프 외장 및 피복 구조의 크기는 GB/T 12706.1-2020, IEC 60502.1의 요구 사항을 준수해야 합니다.
열 신장 시험:
샘플링 및 테스트 절차는 GB/T 2951.21-2008, IEC 60811-2-1, 제9장의 규정을 준수해야 하며 결과는 GB/T 12706.1-2020, IEC 60502.1의 규정을 준수해야 합니다.
유형 테스트:
절연체와 피복의 기계적, 물리적 성능 테스트는 GB/T 12706.1-2020 및 IEC 60502.1의 요구 사항을 준수해야 합니다.
전기 성능은 GB/T 12706.1-2020, IEC 60502.1을 준수해야 합니다.
단일 케이블 연소 테스트는 GB/T 19666-2019, IEC 60332를 준수해야 합니다.
케이블의 번들 난연 테스트는 GB/T 19666-2019, IEC 60332의 요구 사항을 충족합니다.
케이블의 내화성 테스트는 GB/T 19666-2019 및 IEC 60331의 요구 사항을 준수해야 합니다.
전류 운반 용량(암페어)(A)
|
정격전압 0.6/1kV XLPE절연전원케이블 |
|||||||||
|
전류 운반 용량(암페어)(A) |
|||||||||
|
주변 온도: 공기 중: 40℃, 지상: 25℃ |
|||||||||
|
도체 온도：90℃ |
|||||||||
|
토양열저항계수 : 1.0k·m/W |
|||||||||
|
유형 |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
코어 수 |
단일 코어 |
|
멀티 코어 |
||||||
|
단면적, mm2 |
공중에서 |
지상에서 |
|
공중에서 |
지상에서 |
||||
|
구리 |
알 |
구리 |
알 |
|
구리 |
알 |
구리 |
알 |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
참고:단일 코어 케이블의 외장은 비자성 재료로 만들어졌습니다. |
|||||||||
포장 세부사항:
구매 수량과 요구 사항에 따라 결정됩니다. 협상될 수 있습니다.
항구: 천진항
배달: 바다로, 항공으로, 특급으로.
