Tianjin Beida Cable Group은 35년간의 케이블 산업 경험을 바탕으로 저전압 송전 분야의 강점이라 할 수 있는 XLPE 절연 PVC 피복 STA 전력 케이블을 출시했습니다.
중국의 잘 알려진 상표, ISO 시스템 인증 및 기타 권위 있는 자격을 갖춘 하이테크 기업인 Beida Group은 국제적인 첨단 생산 및 테스트 장비와 연간 판매량의 3.1%에 달하는 R&D 투자의 지원을 받아 이 강철 테이프 외장 케이블이 비교할 수 없는 핵심 이점을 갖습니다.
XLPE 절연재는 우수한 전기 성능과 내열성을 보장하며, 강철 테이프 갑옷 디자인의 PVC 외피는 강력한 내습성, 내식성, 기계적 손상 저항성, 추가 보호 없이 직접 매설을 달성하고 저전압 송전 설치 단지, 열악한 환경 적응성, 안전 위험 및 기타 문제점을 완벽하게 해결하여 글로벌 고객에게 안정적이고 신뢰할 수 있는 송전 솔루션을 제공합니다.
일반적인 케이블 유형은 YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC입니다.

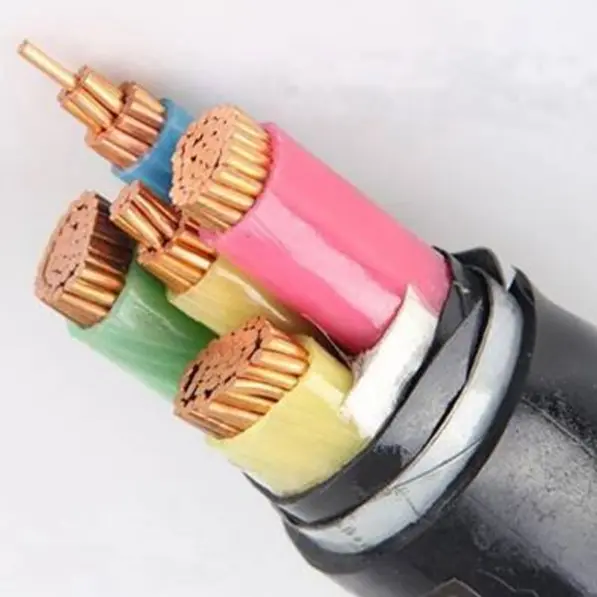

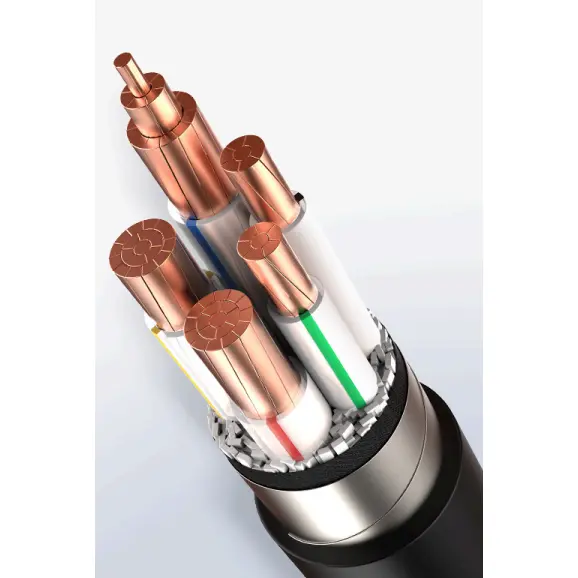

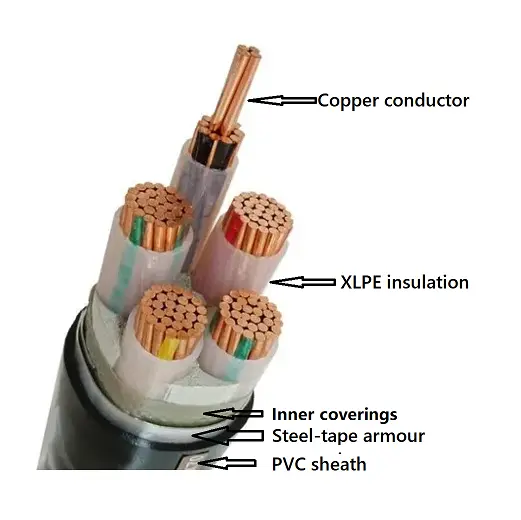

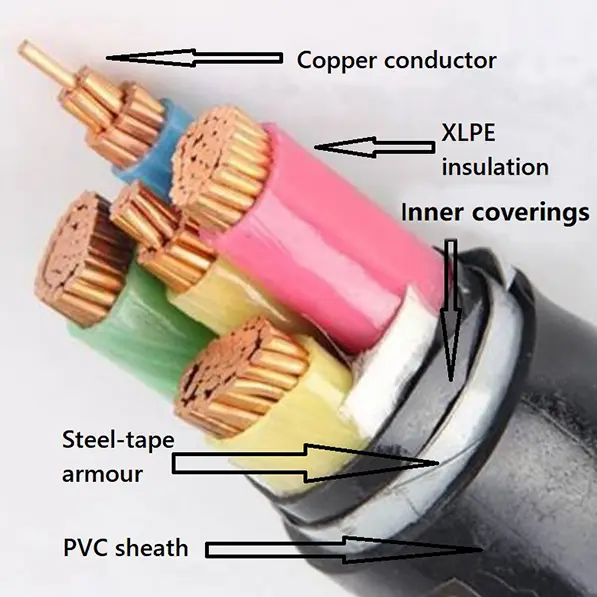

XLPE 절연 PVC 외장 STA 전원 케이블은 T1R 구리 도체, XLPE 절연, PVC 포장 테이프 강철 테이프 갑옷 및 PVC 외장으로 구성됩니다.
도체: 구리 또는 알루미늄 도체, 원형 또는 모양, IEC 60228에 대한 클래스 2
및 GB/T 3956-2008, 단면적이 6mm 이하인 경우2, 솔리드 라운드
IEC 60228 및 GB/T 3956-2008에 따른 클래스 1 도체를 사용할 수 있습니다.
절연: 절연 두께, 재료 특성은 IEC 60502 및 GB/T 12706에 따라야 합니다.
코어 색상: 1개 코어: 빨간색, 노란색, 녹색, 파란색 또는 검정색
2개 코어: 빨간색, 파란색 또는 빨간색, 검정색
3개 코어: 노란색, 녹색, 빨간색 또는 빨간색, 노란색, 파란색
4개 코어: 노란색, 녹색, 빨간색, 파란색 또는 빨간색, 노란색, 파란색, 검정색
5개 코어: 노란색, 녹색, 빨간색, 파란색, 검정색 또는 빨간색, 노란색, 파란색, 검정색, 녹색
5개 이상의 코어: 검정색 숫자 또는 다른 색상의 리본이 있는 흰색 코어
내부 덮개: 내부 덮개는 압출되거나 겹쳐질 수 있습니다. 재료는 케이블의 작동 온도에 적합하고 절연 재료와 호환되어야 합니다.
강철 테이프 갑옷: 다중 코어 케이블에서 갑옷은 이중 강철 테이프를 준수하는 내부 피복에 적용되어야 합니다. a.c.에서 사용하기 위한 단일 코어 케이블. 시스템은 비자성 강철 테이프로 구성됩니다.
외부 피복: 피복 두께, 재료 특성은 IEC 60502 및 GB/T 12706에 따라야 합니다.
난연성 케이블 : 난연성 PVC 외피재를 사용합니다. 난연 등급은 Bunch A, B, C의 세 가지 범주로 분류됩니다.
내화 케이블 : 도체 주위에 운모 테이프 2겹을 감아야 합니다.
가교 폴리에틸렌 절연 PVC 외장 강철 테이프 장갑 전원 케이블은 강철 테이프 보호 기능이 있어 송전용 배전망이나 산업용 장비에 적합합니다. 지하에 직접 묻힐 수 있고 케이블 트렌치나 교량에 설치할 수 있으며 케이블은 특정 압력을 견딜 수 있지만 장력을 견딜 수 없습니다.
케이블 설치 주위 온도 PVC 절연체, PVC 피복 또는 할로겐 프리 난연 피복 케이블의 경우 설치 시 주위 온도가 0℃ 이상이어야 합니다.
|
프로젝트 |
단일 코어 케이블 |
멀티 코어 케이블 |
||
|
무장하지 않은 |
기갑된 |
무장하지 않은 |
기갑된 |
|
|
설치 시 케이블의 최소 굴곡 반경 |
20일 |
15일 |
15일 |
12D |
|
연결 박스 및 종단 근처 케이블의 최소 굽힘 반경 |
15일 |
12D |
12D |
10일 |
|
참고: D는 케이블 외경입니다. |
||||
정격전압: 0.6/1kV
테스트 전압: 5분간 3.5kV 고장 발생 없음
작동 온도: -0°C ~ +90°C
단락 온도: +250 ºC
전류 운반 용량(암페어)(A)
|
정격전압 0.6/1kV XLPE절연전원케이블 |
|||||||||
|
전류 운반 용량(암페어)(A) |
|||||||||
|
주변 온도: 공기 중: 40℃, 지상: 25℃ |
|||||||||
|
도체 온도：90℃ |
|||||||||
|
토양열저항계수 : 1.0k·m/W |
|||||||||
|
유형 |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
코어 수 |
단일 코어 |
|
멀티 코어 |
||||||
|
단면적, mm2 |
공중에서 |
지상에서 |
|
공중에서 |
지상에서 |
||||
|
구리 |
알 |
구리 |
알 |
|
구리 |
알 |
구리 |
알 |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
참고:단일 코어 케이블의 외장은 비자성 재료로 만들어졌습니다. |
|||||||||
포장 세부사항:
구매 수량과 요구 사항에 따라 결정됩니다. 협상될 수 있습니다.
항구: 천진항
배달: 바다로, 항공으로, 특급으로.
