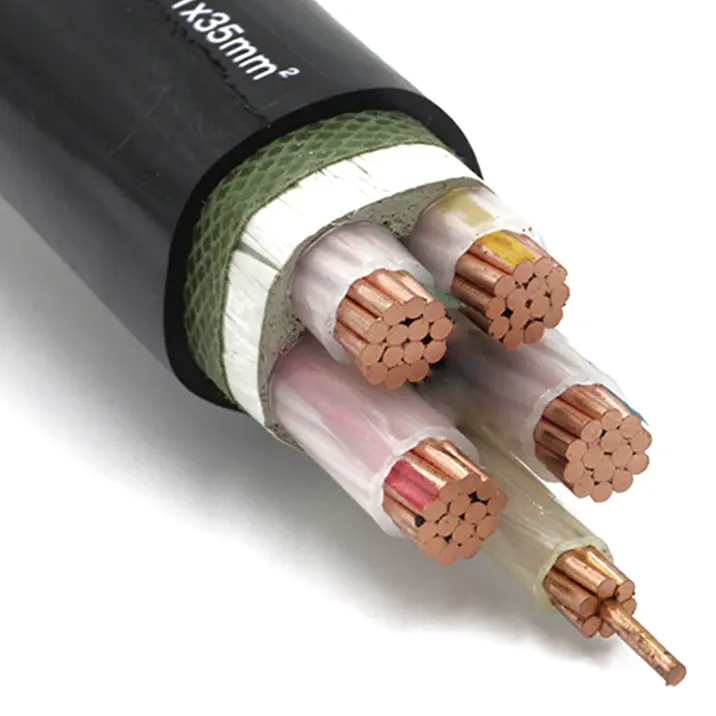

XLPE 절연 PVC 피복 비장갑 전원 케이블

XLPE 절연 PVC 외장 비장갑 전원 케이블은 내열성, 내식성 및 전류 충격 저항이 우수한 XLPE 재질로 절연되어 있습니다. 열악한 작업 환경에서도 안정적으로 작동하여 전력 시스템의 장기간 안전한 작동을 보장할 수 있습니다. 기계적 손상 저항성이 높은 제품으로 전력, 야금, 석유화학 및 기타 산업의 복잡한 환경 요구 사항에 적합합니다. 도시 건설, 지하 전력 부설, 산업 시설의 고전압 송전 등 Beida Power Cable은 전력 안전을 위한 포괄적인 보호 기능을 제공합니다.

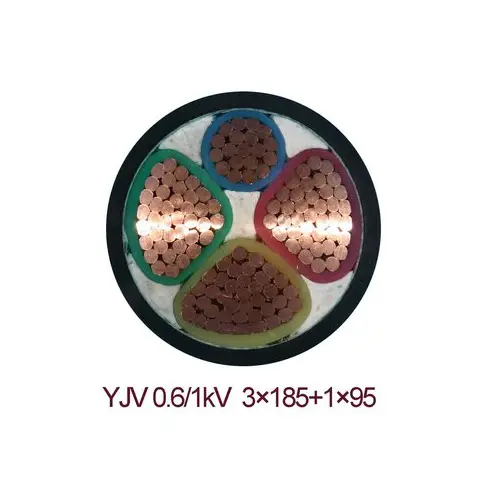

제품 구조

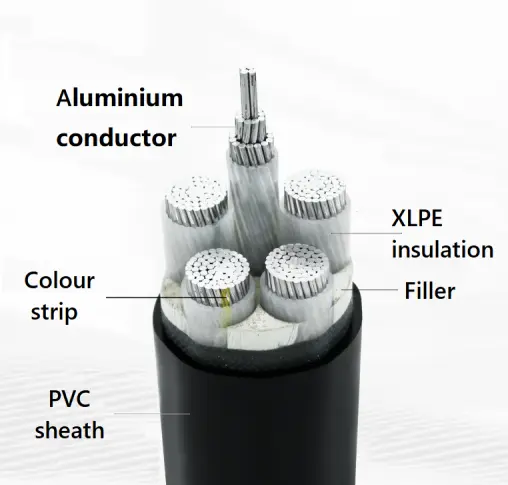

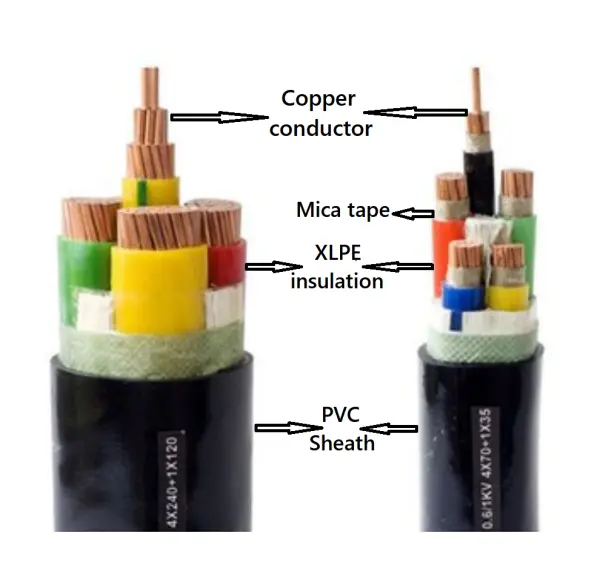

XLPE 절연 PVC 외장 비장갑 전원 케이블은 T1R 구리 도체, XLPE 절연 및 PVC 외장으로 구성됩니다.

도체: 구리 또는 알루미늄 도체, 원형 또는 모양, IEC 60228에 대한 클래스 2

및 GB/T 3956-2008, 단면적이 6mm 이하인 경우², 솔리드 라운드

IEC 60228 및 GB/T 3956-2008에 따른 클래스 1 도체를 사용할 수 있습니다.

절연: 절연 두께, 재료 특성은 IEC 60502 및 GB/T 12706에 따라야 합니다.

코어 색상: 1개 코어: 빨간색, 노란색, 녹색, 파란색 또는 검정색

2개 코어: 빨간색, 파란색 또는 빨간색, 검정색

3개 코어: 노란색, 녹색, 빨간색 또는 빨간색, 노란색, 파란색

4개 코어: 노란색, 녹색, 빨간색, 파란색 또는 빨간색, 노란색, 파란색, 검정색

5개 코어: 노란색, 녹색, 빨간색, 파란색, 검정색 또는 빨간색, 노란색, 파란색, 검정색, 녹색

5개 이상의 코어: 검정색 숫자가 있는 흰색 코어 또는

외부 피복: 피복 두께, 재료 특성은 IEC 60502 및 GB/T 12706에 따라야 합니다.

난연성 케이블 : 난연성 PVC 외피재를 사용합니다. 난연 등급은 Bunch A, B, C의 세 가지 범주로 분류됩니다.

내화 케이블 : 도체 주위에 운모 테이프 2겹을 감아야 합니다.

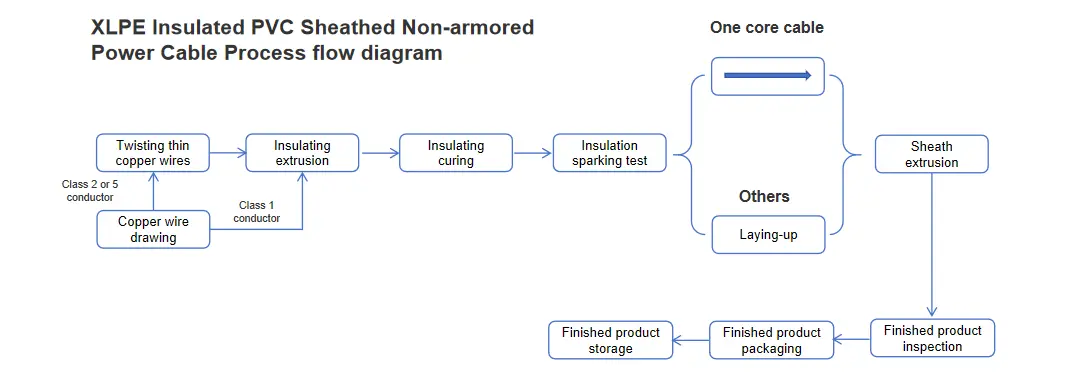

프로세스 흐름도

제품 응용

도시 전력 분배에 사용되며 저전압 전기 에너지를 전송합니다.

공장, 광산 및 기타 장소에서 기계 장비 및 조명 설비에 전원을 공급하는 데 사용됩니다.

주거용 및 상업용 건물에서는 조명, 엘리베이터, 소켓 등과 같은 구조물 내 전기 분배에 사용됩니다.

지침

케이블의 장기간 작동 온도는 90°C를 초과해서는 안 됩니다.

단락 중에 케이블의 최대 온도는 250°C를 초과해서는 안 됩니다.

케이블은 정격 전압을 초과하여 사용해서는 안 됩니다.

이러한 유형의 케이블은 지하에 직접 매설하여 사용할 수 없습니다.

단일 코어 케이블은 자성 금속 파이프나 커버가 있는 케이블 트레이에 직접 배치할 수 없습니다.

케이블은 정격 전압을 초과하여 사용해서는 안 됩니다.

성능 매개변수

정격전압: 0.6/1kV

테스트 전압: 5분간 3.5kV 고장 발생 없음

도체 저항: 20℃ 도체 저항은 IEC 60228 또는 GB/T 3956을 준수해야 합니다.

작동 온도: -5°C ~ +90°C

단락 온도: +250 ºC

최소 굴곡 굽힘 반경: 15* OD;

최소 정적 굽힘 반경: 10* OD;

난연성: IEC 60332 또는 GB/T 19666에 따름

내화성: IEC 60331 또는 GB/T 19666에 따름.

전류 운반 용량(암페어)(A)

판매 후 및 서비스

1. 기술 서비스: Tianjin Beida Group은 고객의 실제 요구에 따라 전선 및 케이블 선택, 부설 및 설치, 현장 테스트 등에 대한 기술 지도 등 필요한 기술 서비스를 제공할 수 있습니다.

2. 품질 문제 처리: BD 케이블 그룹은 전선 및 케이블의 품질 문제에 대해 사용자로부터 피드백을 받은 후 24시간 이내에 답변을 제공합니다. 현장의 실제 상황을 바탕으로 문제에 대한 해결책을 제시하거나 전문 기술자를 현장에 파견하여 품질 문제를 처리합니다.

3. 전선 및 케이블의 유지보수 또는 교체: 전선 및 케이블의 보증기간 동안 전선 및 케이블의 재질, 설계 또는 생산 및 제조 과정의 제품 품질 결함으로 인해 품질 문제가 발생하고 이러한 문제가 정상적인 보관, 부설, 설치 또는 정상적인 사용 중에 발생하는 경우 당사는 무상으로 수리 또는 교체할 책임을 집니다.

4. 전선 및 케이블의 운송 및 설치 과정에서 사용자의 부적절한 사용으로 인해 발생하는 케이블 손상(예: 긁힘, 마모, 굽힘 반경 부족으로 인한 절연체 및 피복 손상, 저온에서 케이블 배치로 인한 품질 문제 등)에 대해 Beida Group은 고객이 이러한 품질 문제를 해결할 수 있도록 지원합니다.

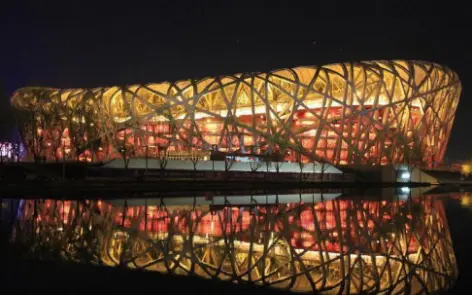

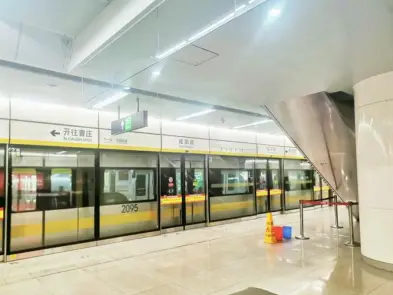

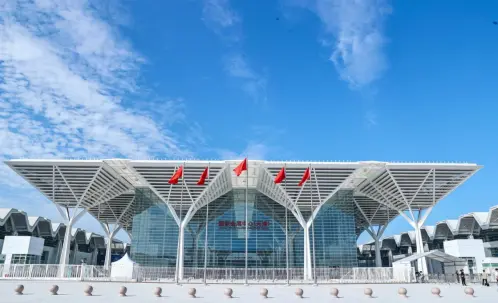

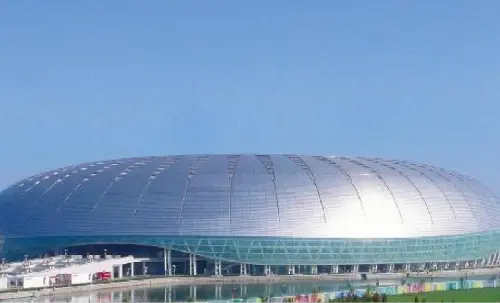

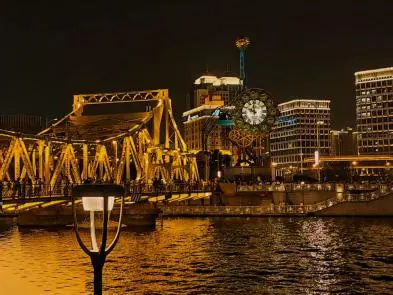

연속 사례

고성능 전원 케이블인 XLPE 절연 PVC 외피 비장갑 전원 케이블은 국가 환경 보호 표준을 충족할 뿐만 아니라 고온 저항 및 자외선 저항으로 인해 실외 또는 고온 환경에 특히 적합합니다. 추운 겨울이든 더운 여름이든 이 케이블은 안정적인 전력 전송을 보장하고 장기간 사용해도 우수한 성능을 유지하며 유지 관리 및 교체 빈도를 줄여 운영 비용을 크게 절감합니다. 또한 폴리염화비닐(PVC) 외장재는 저연·할로겐 프리 특성을 갖고 있어 화재 발생 시 유독 연기 발생을 방지해 사용 환경의 안전성을 더욱 높인다.

포장 및 배송

포장 세부사항:

구매 수량과 요구 사항에 따라 결정됩니다. 협상될 수 있습니다.

항구: 천진항

배달: 바다로, 항공으로, 특급으로.
