BS 6346 전원 케이블

Tianjin Beida는 중국 BS 6346 전원 케이블 제조업체 및 공급업체입니다. 이러한 종류의 케이블은 저전압 시스템의 전원 공급 및 제어 라인에 사용할 수 있습니다. 케이블은 PVC로 절연 및 외장되어 있으며 강철 와이어 갑옷으로 보호됩니다. 케이블은 장력과 압력을 견딜 수 있습니다. 건물 내부에 설치하거나 지하에 직접 묻을 수도 있습니다.

문의 보내기

제품 설명

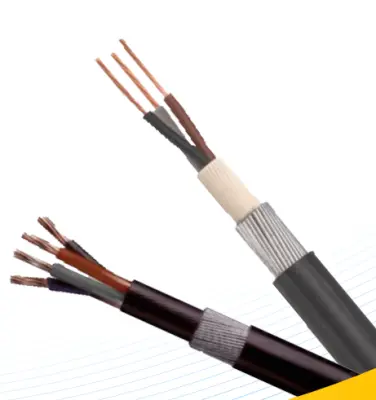

전문 제조업체인 Beida의 BS 6346 전원 케이블은 외부 장력과 압력에 효과적으로 저항하여 케이블의 장기간 안정적인 작동을 보장할 수 있는 강철 와이어 갑옷 설계와 함께 고급 PVC 절연 및 외피 재료를 채택합니다. BS 6346 전원 케이블은 건물 내부에 설치하거나 지하에 직접 매설하더라도 높은 수준의 안전성과 안정성을 제공합니다. 구리 도체, PVC 쿠션 및 강철 와이어 외장 설계를 통해 케이블은 복잡한 환경에서 물리적 압력을 견딜 수 있고 전력 시스템의 정상적인 작동을 보장하며 기존 전원 케이블이 열악한 환경에서 쉽게 손상되는 문제를 해결할 수 있습니다.

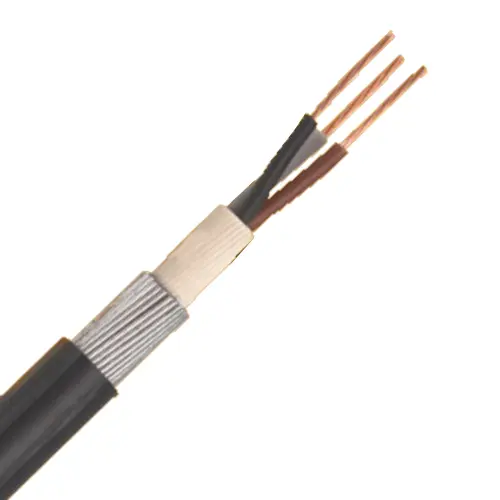

제품 구조

Bs 6346 Power Cable

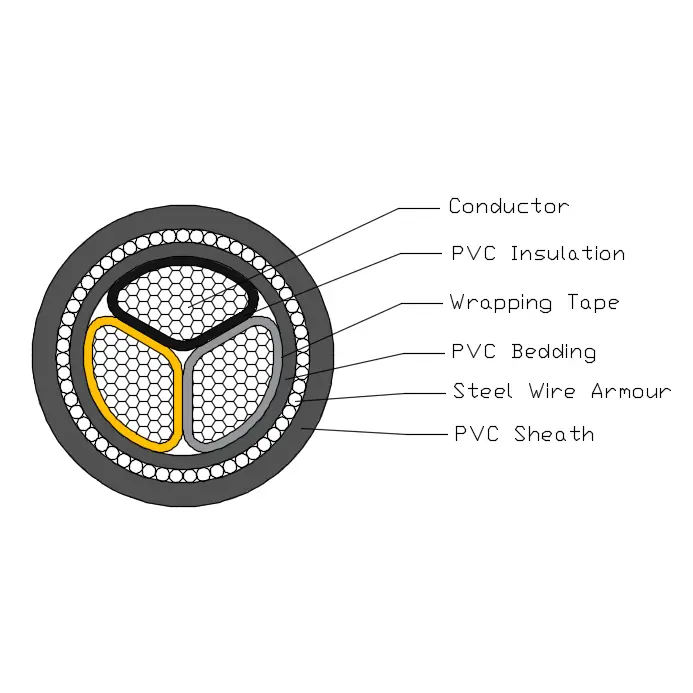

BS 6346 전원 케이블은 T1R 구리 도체, PVC 절연체, PVC 침구, Steel-weirs 갑옷 및 PVC 외피로 구성됩니다.

도체: 단단한 구리 또는 알루미늄 도체, 원형 또는 모양, BS EN 60228에 따른 클래스 2.

절연: BS 7655-1.3에 따른 PVC 유형 GP8

코어 색상: 1개 코어: 보른 또는 블루

2 코어: 보른, 블루

3개 코어: 본, 블랙, 그레이

4 코어: 파란색, borown, 검정색, 회색

5 코어: 녹색/노란색, 파란색, borwn, 검정색, 회색

5개 이상의 코어: 검정색 숫자가 있는 흰색 코어

베딩: 베딩은 케이블의 작동 온도와 일관되게 압출된 LSOH 고분자 재료이어야 합니다.

강철 와이어 외장: 단일 코어 케이블: 알루미늄 와이어 외장

멀티 코어 케이블: 강철 와이어 갑옷

외부 피복: 피복은 BS 7655에 지정된 압출 PVC 유형 TM1 재료여야 합니다.

프로세스 흐름도

Bs 6346 Power Cable

성능 매개변수

정격전압: 600/1000kV

테스트 전압: 5분간 3.5kV 고장 발생 없음

작동 온도: 0°C ~ +60°C

단락 온도: +160 ºC

최소 굽힘 반경: 12* OD;

난연성: BS EN 60332-1-2

생산 및 검사 장비

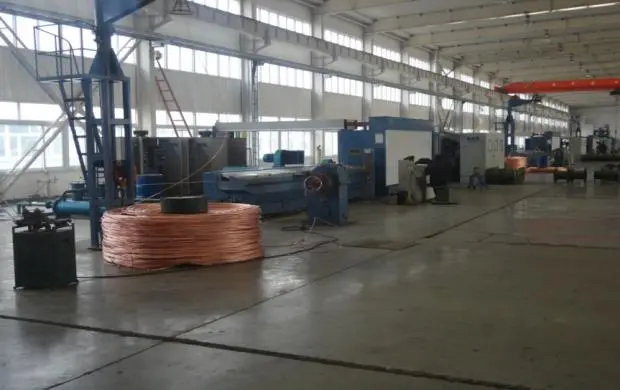

드로잉 머신

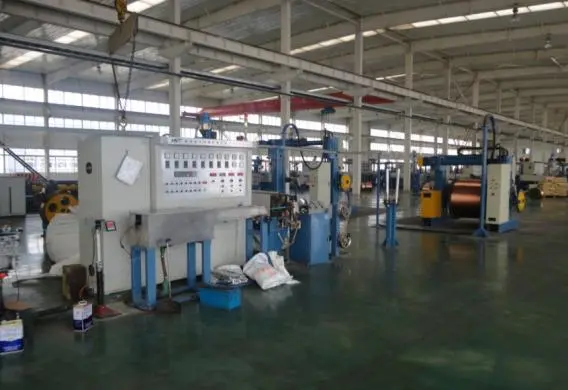

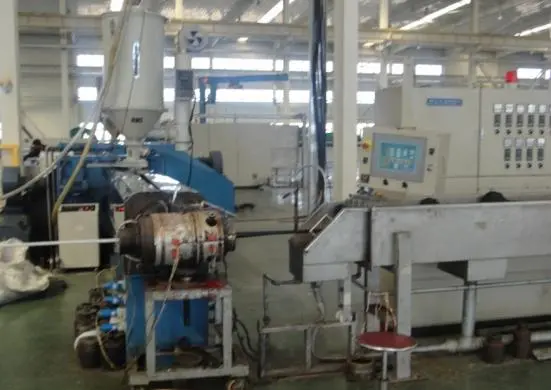

절연 압출기

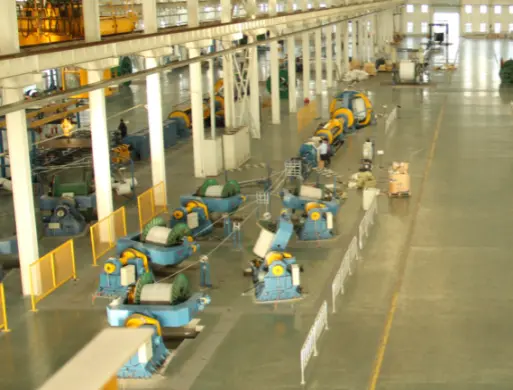

케이블 포머

칼집 압출기

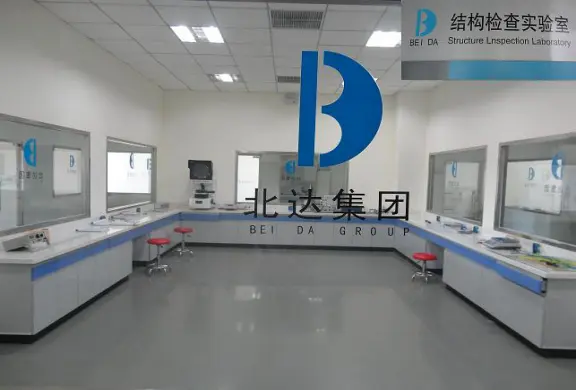

구조 및 전기 성능 연구실

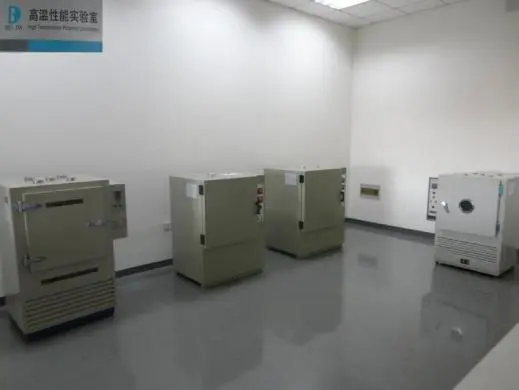

열 노화 챔버

전류 운반 용량(암페어)(A)

정격 전압 0.6/1kV PVC 절연 전원 케이블 통전 용량(A) 주변 온도: 대기 중: 40℃, 지상: 25℃ 도체 온도: 70℃ 토양 열 저항 계수: 1.0k·m/W
정격 전압 0.6/1kV PVC 절연 전원 케이블 통전 용량(A) 주변 온도: 대기 중: 40℃, 지상: 25℃ 도체 온도: 70℃ 토양 열 저항 계수: 1.0k·m/W
유형	CU/PVC/PVC, 알루미늄/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, 알루미늄/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
코어 수	단일 코어				멀티 코어
단면적, mm²	공중에서		지상에서		공중에서		지상에서
단면적, mm²	구리	알	구리	알	구리	알	구리	알
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
참고:단일 코어 케이블의 외장은 비자성 재료로 만들어졌습니다.
