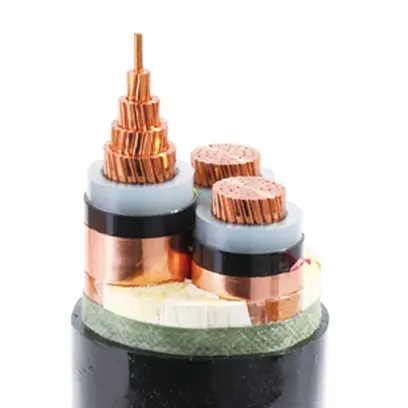

XLPE 절연 PVC 피복 비장갑 MV 케이블

Beida Group은 1989년 설립 이후 다년간의 산업 축적과 우수한 기술을 바탕으로 중국 전력 케이블 분야의 벤치마크 제조업체가 되었습니다. 심층적인 R&D 역량과 풍부한 산업 경험을 갖춘 회사인 당사의 XLPE 절연 PVC 피복 비장갑 MV 케이블은 높은 안정성과 고효율을 위해 도시 전력망, 산업 및 광업 기업, 고층 건물에 널리 사용됩니다. 엄격한 품질 관리 시스템과 Tsinghua University, Nankai University 및 기타 권위 있는 기관과의 장기적인 협력을 통해 당사 제품은 시장에서 높은 평가를 받아 고객에게 안전하고 신뢰할 수 있는 송전 솔루션을 제공합니다.

문의 보내기

제품 설명

Tianjin Beida는 중국 XLPE 절연 PVC 피복 비장갑 MV 케이블 제조업체 및 공급업체입니다. 이 케이블은 전력 시스템에 널리 사용됩니다. 이는 도시 전력망, 산업 및 광업 기업, 고층 건물의 "전력 동맥" 역할을 하며 변전소에서 다양한 전력 터미널까지 10,35kV 고전압 전기를 전송할 수 있습니다.

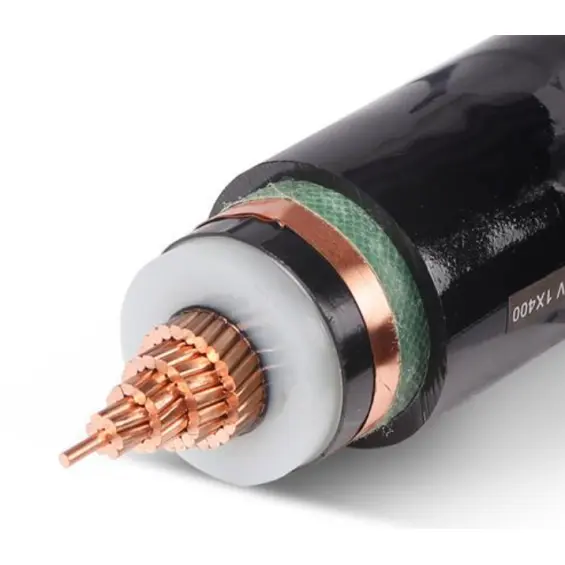

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

고압 케이블 선택

1. 전압 레벨에 따라 선택하십시오. 일반적으로 사용되는 케이블 레벨은 3.6/6 kV, 6/10 kV, 8.7/15kV, 12/20 kV, 18/30 kV, 26/35 kV입니다.

2. 장비의 전력 또는 전송되는 전류에 따라 선택하고 장비의 전력에 따라 장비가 사용해야 하는 전류를 계산한 다음 케이블 전류용량 표에 따라 선택합니다. 또한, 케이블의 길이를 이용하여 케이블의 전압강하를 계산해야 하며, 전압강하는 5%를 초과할 수 없습니다.

케이블 유형	구조적 특징	응용 시나리오	금기의 장면
XLPE 절연 PVC 외장형 MV 케이블	비무장, 가볍고 유연함	실내, 터널, 케이블 트렌치, 파이프 부설	큰 기계적 힘을 견딜 수 없으므로 석재 영역에 직접 묻어서는 안 됩니다.
XLPE 절연 PVC 피복 STA MV 케이블	강철 테이프 장갑	압축 저항이 강하고 지하에 직접 매설되어 기계적 손상을 받기 쉬운 지역	낙하가 큰 수직부설에는 적합하지 않음(미끄러지기 쉬움)
XLPE 절연 PVC 피복 SWA MV 케이블	정밀한 강철 와이어 갑옷, 높은 인장 강도	높은 낙하 상황(예: 수갱), 광산, 수중	높은 비용, 일반적으로 이 모델 없이 땅에 깔림
LSZH MV 칼베스	할로겐 프리, 저연, 난연성	고층 건물, 지하철, 병원 등 방화 요건이 높은 장소	-

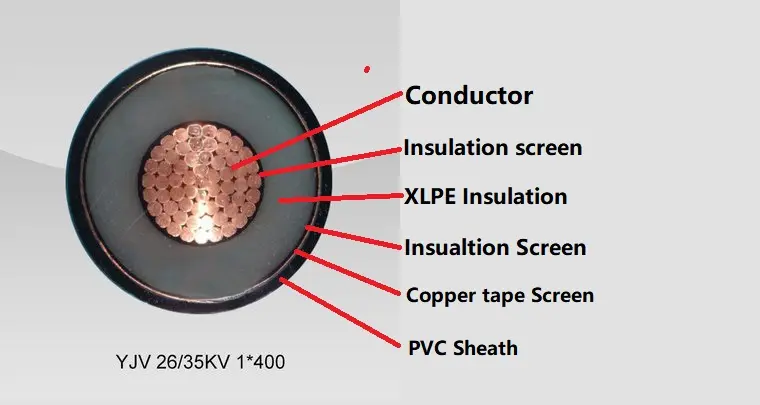

제품 구조

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

XLPE 절연 PVC 외장 비장갑 MV 케이블은 T1R 구리 도체, XLPE 절연체, PVC 포장 테이프 강철 테이프 갑옷 및 PVC 외장으로 구성됩니다.

도체: 구리 또는 알루미늄 도체, 원형 또는 모양, IEC 60228에 대한 클래스 2

및 GB/T 3956-2008.

절연: XLPE 절연, 절연 두께, 재료 특성은 IEC 60502-2 및 GB/T 12706.2, GB/T 12706.3에 따라야 합니다.

도체 실드: 도체 실드는 압출된 반도전성 비금속 재료로 구성되어야 하며, 압출된 반도전성 재료는 절연체로 밀접하게 결합되어야 합니다.

절연 쉴드: 절연 쉴드는 비금속 반도전층과 금속층으로 구성됩니다. 각 절연 전선 코어는 절연 전선 코어와 단단히 결합되거나 벗겨질 수 있는 비금속 반도전층으로 직접 압출되어야 합니다. 그런 다음 금속 차폐층은 비금속 반도전층 외부에서 겹쳐져야 하며 IEC 60502-2, GB/T 12706.2 및 GB/T 12706.3의 요구 사항을 충족해야 합니다.

외부 피복: PVC 피복 피복 두께, 재료 특성은 IEC 60502.2 및 GB/T 12706에 따라야 합니다.

난연성 케이블 : 난연성 PVC 외피재를 사용합니다. 난연 등급은 Bunch A, B, C의 세 가지 범주로 분류됩니다.

성능 매개변수

정격 전압: 3.6/6kV ~ 18/30kV; 26/35kV

시험전압 : 상용주파 시험전압은 3.5U0으로 하고, 고장 없이 5분간 시험한다.

정격 전압 U0/U	최대 전압 음	테스트 전압 KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

도체의 최대 작동 온도: 90 ºC

단락 온도: +250 ºC

단열재 두께:

정격 전압 U0/U	단열두께 :
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

케이블 종합 테스트, 품질 보증 걱정 없음!

일상적인 테스트에서 도체 DC 저항, AC 전압 및 부분 방전은 국가 표준 및 IEC 표준을 엄격히 준수하여 우수한 성능을 보장합니다. 샘플링 테스트에서는 도체 구조, 절연 피복 크기 및 열 신장률이 표준에 부합하며 품질이 신뢰할 수 있습니다. 유형 테스트는 케이블 안전 호위를 위해 GB/T 및 IEC 표준에 따라 절연 외피의 기계적 및 물리적 특성, 전기적 특성, 단일 및 번들 난연제 테스트를 모두 포괄하여 더욱 포괄적입니다!

제품 설치 조건:

XLPE 절연 PVC 피복 비장갑 MV 케이블, 설치 주변 온도는 0°보다 낮아서는 안 됩니다.

설치 시 케이블의 최소 굴곡 반경

프로젝트	단일 코어 케이블		멀티코어 케이블
프로젝트	비무장	기갑	비무장	기갑
설치 시 케이블의 최소 굴곡 반경	20일	15일	15일	12D
연결 박스 및 종단 근처 케이블의 최소 굽힘 반경	15일	12D	12D	10일
참고: D는 케이블 외경입니다.

더 안전하고 효율적인 동력 전달을 위해 지금 구매하세요

가교 폴리에틸렌 절연 PVC 피복 비외장 전원 케이블의 선택은 고품질에 대한 약속일 뿐만 아니라 장기적으로 안정적인 작동을 보장합니다. 이 케이블의 내구성, 낮은 유지 관리 비용 및 높은 전송 효율성은 기업에 상당한 비용 절감을 가져오고 전력 시스템의 전반적인 효율성을 크게 향상시킬 수 있습니다. 케이블을 장기간 사용하면 정전으로 인한 유지 관리 및 교체 비용을 크게 줄여 기업에 더 높은 투자 수익을 제공할 수 있습니다.
