Beida Group은 30년 이상의 XLPE 절연 PVC 피복 SWA MV 케이블 제공 경험을 보유하고 있으며 맞춤형 서비스를 제공하는 제조업체 및 공급업체가 될 수 있습니다.

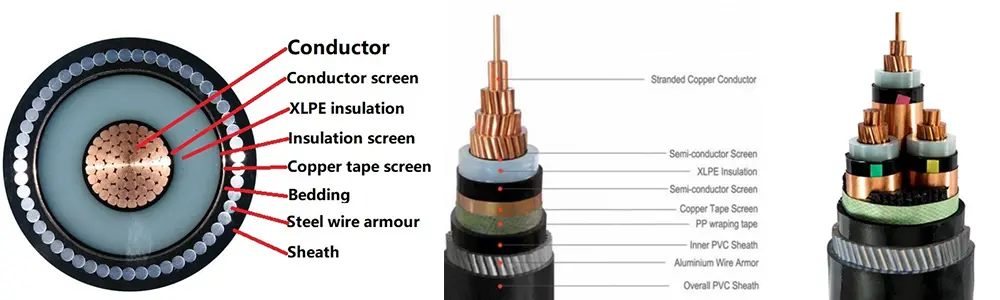

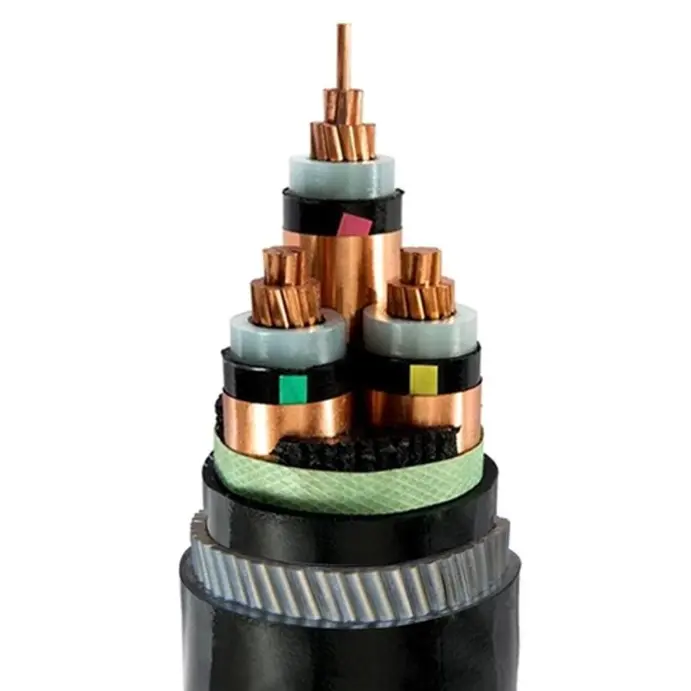

XLPE 절연 PVC 외장 SWA MV 케이블은 T1R 구리 도체, XLPE 절연체, PVC 포장 테이프 강철 와이어 갑옷 및 PVC 외장으로 구성됩니다.
도체: 구리 또는 알루미늄 도체, 원형 또는 모양, IEC 60228에 대한 클래스 2
및 GB/T 3956-2008.
절연: 가교 폴리에틸렌 절연, 절연 두께, 재료 특성은 IEC 60502-2 및 GB/T 12706.2, GB/T 12706.3에 따라야 합니다.
도체 차폐: 도체 차폐는 압출된 반도체 비금속 재료로 구성되어야 하며 절연체에 단단히 접착되어야 합니다.
절연 차폐: 절연 차폐는 비금속 반도전층과 금속층의 조합으로 구성되어야 합니다. 각 절연 전선 코어는 절연 전선 코어에 단단히 접착되거나 벗겨질 수 있는 비금속 반도전층으로 직접 압출되어야 합니다. 그런 다음 금속 차폐층을 비금속 반도전층 주위에 겹쳐서 감싸야 하며 IEC 60502-2, GB/T 12706.2 및 GB/T 12706.3의 규정을 준수해야 합니다. 내부 피복: 내부 피복은 압출되어야 합니다. 재료는 케이블의 작동 온도에 적합하고 절연 재료와 호환되어야 합니다.
강철 와이어 갑옷: 다중 코어 케이블에서 갑옷은 강철 와이어를 준수하는 내부 피복에 적용되어야 합니다. a.c.에서 사용하기 위한 단일 코어 케이블. 시스템은 비자성 강철 와이어로 구성됩니다.
외부 피복: PVC 피복, 피복 두께, 재료 특성은 IEC 60502.2 및 GB/T 12706에 따라야 합니다.
난연성 케이블 : 난연성 PVC 외피재를 사용합니다. 난연 등급은 Bunch A, B, C의 세 가지 범주로 분류됩니다.
정격 전압: 3.6/6kV ~ 18/30kV, 26/35kV
테스트 전압: 상용주파 테스트 전압은 3.5U0이어야 하며 테스트는 고장 없이 5분간 지속되어야 합니다.
|
정격 전압 U0/U |
최대 전압 음 |
시험 전압 KV |
|
3.6/6 |
7.2 |
12.5 |
|
6/10 |
12 |
21 |
|
8.7/15 |
17.5 |
30.5 |
|
12/20 |
24 |
42 |
|
18/30 |
36 |
63 |
|
26/35 |
42 |
90.5 |
도체의 최대 작동 온도: 90 ºC
단락 온도: +250 ºC
단열재 두께 :
|
정격 전압 U0/U |
단열재 두께 : |
|
3.6/6 |
2.5 |
|
6/10 |
3.4 |
|
8.7/15 |
4.5 |
|
12/20 |
5.5 |
|
18/30 |
8.0 |
|
26/35 |
10.5 |
강선 외장(YJV32, CU/XLPE/PVC/SWA/PVC)과 강선 외장(YJV22, CU/XLPE/PVC/STA/PVC) 중압 전력케이블 비교
|
프로젝트 |
고급 강철 와이어 갑옷 |
이중 강철 테이프 갑옷(갭 랩핑) |
핵심 차이 |
|
핵심 기계적 성질 |
뛰어난 인장강도, 적당한 압축강도, 우수한 유연성 |
높은 압축 강도, 낮은 인장 강도 및 평균 굽힘 성능 |
강선 장갑 전원 케이블은 인장 강도가 높습니다. 강철 테이프 장갑 전원 케이블은 압축 강도가 우수합니다. |
|
누워있는 방법 |
수직, 고낙하, 수중, 머리 위, 대형 스팬 |
직접 매설, 도관, 터널(낮은 인장 환경) |
|
|
보호의 초점 |
인장손상과 충격에 강하고 내습성과 내식성이 우수합니다. |
강한 압력, 날카로운 물체에 의한 구멍, 설치류에 의한 물림에 대한 저항력 |
YJV32는 동적 하중에 적합하고 YJV22는 정적 하중에 적합합니다. |
|
프로세스 및 비용 |
미세한 강철 와이어 갑옷의 공정은 복잡하고 재료 비용이 높으며 전체 가격이 훨씬 더 높습니다. |
강철 테이프 갑옷 기술은 성숙하고 상대적으로 저렴합니다. |
예산이 제한되어 있고 인장 수요가 없는 경우 YJV22가 선호됩니다. |
|
굴곡 반경 |
상대적으로 더 작음(강선 가닥의 유연성이 좋기 때문에) |
상대적으로 더 큼(강철 테이프로 감싸면 휘어지기 쉬움) |
YJV32는 제한된 공간에 배치하는 데 더 적합합니다. |
|
|
|
|
|
1. 시나리오가 주로 내압(예: 직접 매설, 지하 유틸리티 터널)과 관련되고 인장력이 크지 않거나 낙하 높이가 높지 않은 경우 비용 효율성을 높이기 위해 강철 테이프 갑옷(YJV22, CU/XLPE/PVC/STA/PVC)을 권장합니다.
2. 수직 부설, 큰 경간, 수중 또는 높은 낙하 높이가 포함되고 축 인장력을 견뎌야 하는 경우 장기간 작동 안전을 보장하기 위해 강철 와이어 갑옷(YJV32, CU/XLPE/PVC/SWA/PVC)을 선호해야 합니다.
3. 두 가지 모두 중전압 시스템의 전압 수준, 도체 단면적 및 배치 환경의 보호 요구 사항과 일치해야 합니다(부식 방지 및 난연성과 같은 특수 요구 사항은 추가로 맞춤 설정할 수 있음).
구매 수량과 요구 사항에 따라 결정됩니다. 협상될 수 있습니다.
항구: 천진항
배달: 바다로, 항공으로, 특급으로.
