전문 공급업체인 Beida가 제공하는 XLPE Insulated PVC Sheathed STA MV Cable은 가교폴리에틸렌(XLPE)을 절연재로 사용하여 전기적 특성, 내열성, 내노화성이 우수한 제품입니다. 폴리염화비닐(PVC) 외부 피복과 결합되어 습기, 화학적 부식 및 물리적 마모에 대한 보호 기능이 더욱 향상되었습니다. 강철 테이프 아머 레이어는 케이블에 높은 압축 및 충격 저항을 제공하여 직접 매설, 터널, 파이프라인 등 다양한 부설 환경에 적응할 수 있도록 합니다. 추가적인 전선관 보호가 필요하지 않고 지하에 직접 매설할 수 있는 설치 방식에 특히 적합합니다.
전압 레벨 측면에서 이 제품은 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV 및 26/35KV와 같이 일반적으로 사용되는 여러 사양을 포괄하여 다양한 중전압 송전 및 배전 시나리오의 요구 사항을 충족할 수 있습니다. 케이블 구조 설계는 엄격하고 관련 국가 표준을 준수하며 장기적인 작동 안정성과 안전 마진이 우수합니다.
가교 폴리에틸렌 절연, PVC 외장, 강철 테이프 외장 전원 케이블은 강철 테이프 보호로 인해 주로 도시 배전, 농촌 전력망, 광산 전력 및 철도 운송 시스템에 사용됩니다. 변전소, 배전 캐비닛, 변압기 및 발전기와 같은 장비를 연결하는 데 사용됩니다. 이 유형의 케이블은 배전 네트워크 또는 산업 설비의 전력 전송에 적합합니다. 지하에 직접 묻거나 케이블 트렌치 또는 케이블 트레이에 설치할 수 있습니다. 케이블은 특정 압력을 견딜 수 있지만 인장력은 견딜 수 없습니다.

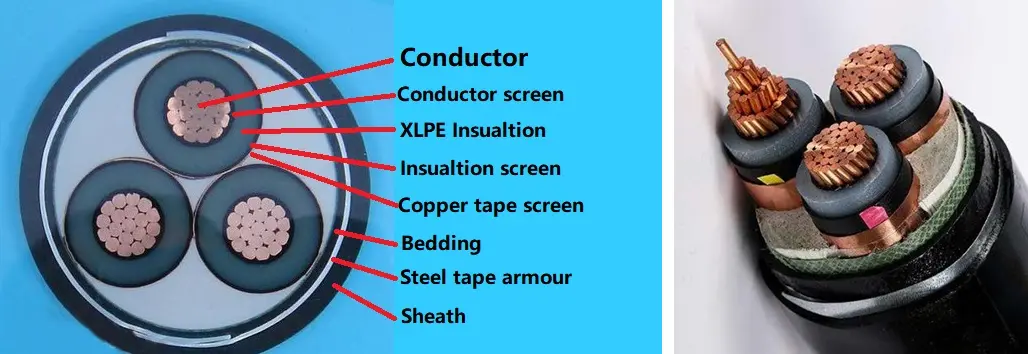

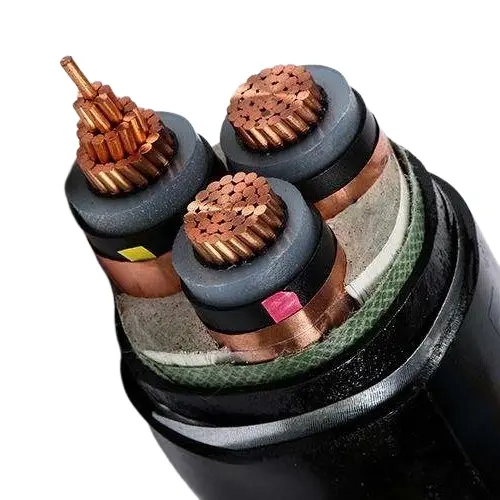

XLPE 절연 PVC 외장 STA MV 케이블은 T1R 구리 도체, XLPE 절연체, PVC 포장 테이프 강철 테이프 외장 및 PVC 외장으로 구성됩니다.
도체: 구리 또는 알루미늄 도체, 원형 또는 모양, IEC 60228에 대한 클래스 2
및 GB/T 3956-2008.
절연: 가교 폴리에틸렌 절연, 절연 두께, 재료 특성은 IEC 60502-2 및 GB/T 12706.2, GB/T 12706.3에 따라야 합니다.
도체 차폐: 도체 차폐는 압출된 반도전성 비금속 재료로 만들어야 하며, 압출된 반도전성 재료는 절연체에 단단히 접착되어야 합니다.
절연 차폐: 절연 차폐는 비금속 반도전층과 금속층의 조합으로 구성되어야 합니다. 절연 코어에 단단히 결합되어 있거나 벗겨질 수 있는 비금속 반도전층은 각 절연 코어에 직접 압출되어야 합니다. 그런 다음, 비금속 반도전층 주위를 금속 차폐층으로 감싸야 한다. 이는 IEC 60502-2, GB/T 12706.2 및 GB/T 12706.3의 조항을 준수해야 합니다.
내부 덮개: 내부 덮개는 압출됩니다. 재료는 케이블의 작동 온도에 적합하고 절연 재료와 호환되어야 합니다.
강철 테이프 갑옷: 다중 코어 케이블에서 갑옷은 이중 강철 테이프를 준수하는 내부 피복에 적용되어야 합니다. a.c.에서 사용하기 위한 단일 코어 케이블. 시스템은 비자성 강철 테이프로 구성됩니다.
외부 피복: PVC 피복, 피복 두께, 재료 특성은 IEC 60502.2 및 GB/T 12706에 따라야 합니다.
난연성 케이블 : 난연성 PVC 외피재를 사용합니다. 난연 등급은 Bunch A, B, C의 세 가지 범주로 분류됩니다.
정격 전압: 3.6/6kV ~ 18/30kV; 26/35kV
테스트 전압: 상용주파 테스트 전압은 3.5U0이어야 하며, 테스트는 고장 없이 5분간 지속되어야 합니다.
|
정격 전압 U0/U |
최고 전압 음 |
테스트 전압 KV |
|
3.6/6 |
7.2 |
12.5 |
|
6/10 |
12 |
21 |
|
8.7/15 |
17.5 |
30.5 |
|
12/20 |
24 |
42 |
|
18/30 |
36 |
63 |
|
26/35 |
42 |
90.5 |
도체의 최대 작동 온도: 90 ºC
단락 온도: +250 ºC
절연 두께:
|
정격 전압 U0/U |
단열재 두께 |
|
3.6/6 |
2.5 |
|
6/10 |
3.4 |
|
8.7/15 |
4.5 |
|
12/20 |
5.5 |
|
18/30 |
8.0 |
|
26/35 |
10.5 |
일반 케이블 테스트에는 다음이 포함됩니다. 1) GB/T 3956-2008 및 IEC 60228의 요구 사항을 준수하기 위해 20°C에서 DC 저항이 필요한 도체 DC 저항 테스트. 2) AC 전압 테스트, 3.5U0 전압에서 5분간 연속, 고장이 없어야 합니다. 3) GB/T 3048.12에 따라 수행된 부분 방전 테스트는 1.73U0 전압에서 10pC를 초과하는 감지 가능한 방전이 발생하지 않아야 하며 테스트 감도는 10pC 이상에 도달해야 합니다.
샘플링 테스트에는 주로 다음이 포함됩니다. 1) GB/T 3956-2008 및 IEC 60228의 요구 사항을 준수하는 도체 구조 검사; 2) 단열재, 내부 라이닝, 강철 테이프 외장 및 외장의 구조적 치수는 IEC 60502.2, GB/T 12706.2-2020 및 GB/T 12706.3-2020의 요구 사항을 충족해야 합니다. 3) GB/T 2951.21-2008 및 IEC 60811-2-1의 9장에 따라 수행되는 열 신장 시험 및 결과는 해당 표준을 준수해야 합니다.
유형 테스트에는 다음이 포함됩니다. 절연체와 피복의 기계적, 물리적 특성과 전기적 특성은 IEC 60502.2, GB/T 12706.2-2020 및 GB/T 12706.3-2020의 요구 사항을 충족해야 합니다. 단일 케이블 연소 테스트는 GB/T 19666-2019 및 IEC 60332의 규정을 준수해야 합니다. 번들 난연제 테스트는 GB/T 19666-2019 및 IEC 60332의 요구 사항도 충족해야 합니다.
케이블 설치 중 주변 온도
가교 에틸렌 절연체와 PVC 외피가 있는 전원 케이블의 경우 설치 중 주변 온도가 0°C보다 낮아서는 안 됩니다.
케이블 설치 중 최소 굽힘 반경
|
프로젝트 |
단일 코어 케이블 |
멀티 코어 케이블 |
||
|
비무장 |
기갑 |
비무장 |
기갑 |
|
|
설치 중 케이블의 최소 굽힘 반경 |
20일 |
15일 |
15일 |
12D |
|
정션 박스 및 터미널 근처 케이블의 최소 굽힘 반경 |
15일 |
12D |
12D |
10일 |
|
주: D는 케이블의 외경입니다. |
||||
포장 세부사항:
구매 수량과 요구 사항에 따라 결정됩니다. 협상될 수 있습니다.
항구: 천진항
배달: 바다로, 항공으로, 특급으로.
